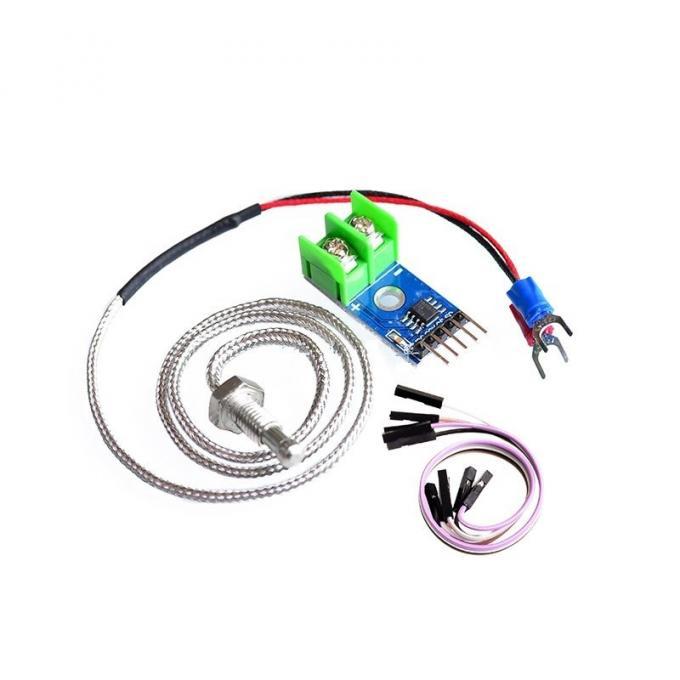

Термопара К-типу з цифровим посиленням на MAX6675

Термопара К-типу з цифровим посиленням на MAX6675

Термопара К-типу з цифровим підсилювачем на мікросхемі MAX6675 призначена для вимірювання температури в діапазоні від 0 до 700 градусів Цельсія. Застосування цифрового методу відліку та компенсації холодного спаю термопари забезпечують високу точність вимірювання — 0,25 градуса. Модуль під'єднується до контролера лише трьома дротами по шині SPI.

Характеристики:

Робоча напруга: 3.0 ~ 5.5 В
Мікросхема перетворювача: MAX6675
Тип термопари: К-тип
Компенсація холодного спаю: інтегрована
Інтерфейс: SPI
Розрядність перетворювача 12 бітів
Діапазон вимірюваної температури датчика: 0 - 600 градусів Цельсія
Температурна роздільна здатність: 0.25 градуса Цельсія
Діапазон температури компенсації холодного спаю: -20 ~ +80 градусів
Контроль обривання термопари: інтегрований
Довжина кабелю термопари 50 см
Різь для встановлення датчика М5х1 мм
