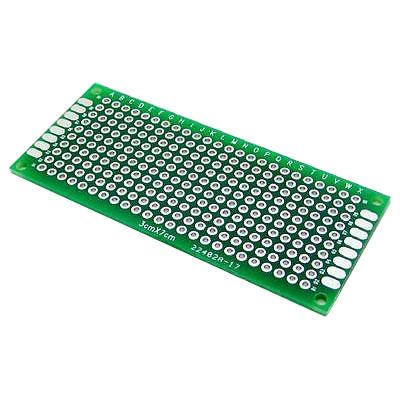

Макетна плата двостороння 30х70мм склотекстоліт

Макетна плата двостороння 30х70 мм (склотекстоліт)

Універсальна двостороння макетна плата — ідеальне рішення для швидкого прототипування електронних схем та створення готових модулів. На відміну від односторонніх плат, дана модель дозволяє створювати складніші з’єднання, використовуючи обидві сторони текстоліту, що значно економить простір при розробці компактних пристроїв.

Технічні характеристики:

• Розмір: 30 мм x 70 мм.

• Матеріал: Склотекстоліт (висока міцність та термостійкість).

• Тип: Двостороння з металізацією отворів.

• Крок отворів: Стандартний 2.54 мм (0.1").

• Діаметр отворів: 1.0 мм.

• Товщина плати: 1.6 мм.

• Кількість точок (pad): 240 (10x24).

• Покриття: Луджена поверхня для легкого паяння.

Функціональні переваги:

• Надійність: Матеріал не деформується при нагріванні та витримує багаторазове перепаювання компонентів.

• Якісна металізація: Отвори надійно з’єднані між сторонами, що забезпечує стабільний електричний контакт.

• Маркування: Плата має буквено-цифрову сітку (координати), що значно полегшує монтаж та розведення складної схеми.

• Універсальність: Підходить для DIP-компонентів, роз’ємів, мікроконтролерів (Arduino, ESP32) та модулів.

Сфери застосування: Створення прототипів, фінальна збірка DIY-проектів, ремонт електроніки, навчальні стенди.

Комплектація:

• Макетна плата 30х70 мм — 1 шт.
