Електронний DIY-конструктор: Звуковий та сенсорний вимикач із реле 10А
Цей набір дозволяє зібрати універсальний модуль керування живленням, що реагує на звук (плескіт долонь, голос) або дотик до сенсора. Завдяки потужному вбудованому реле, пристрій може керувати як низьковольтними ланцюгами, так і побутовими приладами, що працюють від мережі 220В. Наявність порту розширення дозволяє інтегрувати додаткові датчики, перетворюючи набір на інтелектуальний контролер.
Технічні характеристики:
-
Робоча напруга: 5В DC (постійний струм).
-
Тип керування: Звуковий (мікрофон) + Сенсорний (Touch-датчик).
-
Вихідний пристрій: Електромагнітне реле.
-
Комутаційна здатність: * DC (постійний струм): до 28В / 10А (280 Вт).
-
AC (змінний струм): до 220В / 5А (1100 Вт).
-
-
Розмір плати: 55 мм * 55 мм * 20 мм.
-
Вага: 37 г.
Режими роботи:
-
Тригерний режим: Одне спрацювання (звук або дотик) вмикає реле, наступне — вимикає.
-
Режим таймера: Ввімкнення за сигналом із подальшим автоматичним вимкненням через заданий час (зручно для енергозбереження).
-
Розширений режим: Використання порту розширення для підключення фоторезисторів (спрацювання тільки в темряві) або інших сенсорів.
Функціональні переваги:
-
Універсальність: Підходить для створення "розумного" освітлення, автоматичних витяжок або систем сповіщення.
-
Наочність: Прозорий процес логіки роботи: від реєстрації звуку до характерного "кліку" реле.
-
Безпека та надійність: Реле ізолює керуючу низьковольтну частину від високої напруги навантаження.
-
Простий монтаж: Якісна друкована плата з маркуванням усіх номіналів компонентів.
Комплектація:
-

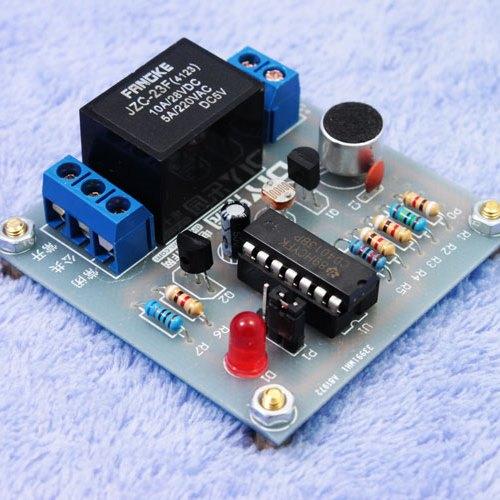

Друкована плата (PCB) — 1 шт.
-
Реле 5В 10А — 1 шт.
-
Мікрофонний капсуль та сенсорний елемент — 1 комплект.
-
Набір активних та пасивних компонентів — 1 комплект.
-
Схема збірки — 1 шт.
Інструкція з використання вимикача зі звуковим та світловим керуванням
Функції схеми:
-
Звукове керування (Тригер): Закрийте фоторезистор RG (щоб імітувати ніч). Плесніть у долоні — світло ввімкнеться, плесніть ще раз — вимкнеться. Для цього встановіть перемичку (джампер) P1 на верхні два контакти.
-
Сенсорне керування (Дотик): Торкніться клеми P — світло ввімкнеться, торкніться ще раз — вимкнеться. Джампер P1 також на верхніх двох контактах.
-
Звукова затримка: Світло вмикається від хлопка і автоматично вимикається через деякий час. Джампер P1 встановіть на нижні два контакти. Час затримки можна змінити, замінивши конденсатор C2 (більша ємність — довша затримка).
-
Сенсорна затримка: Світло вмикається від дотику і гасне саме через час. Джампер P1 на нижніх двох контактах.
-
Світлочутливість (Фотореле): Функції звуку та дотику працюють тільки в темряві. Якщо ви хочете, щоб вони працювали і вдень, потрібно випаяти (прибрати) фоторезистор RG.
-
Магнітне керування: Якщо подати сигнал на 3-ю ніжку мікросхеми CD4013 (наприклад, підключити геркон до землі і прибрати транзистор Q1), можна зробити вимикач, що реагує на магніт.
Поради для вашої збірки:
-
Для майстерні: Ви можете налаштувати цей модуль так, щоб світло над вашим робочим столом вмикалося від хлопка, коли ваші руки зайняті паяльником або збіркою дрона.
-
Джампер P1: Це маленька пластикова перемичка. Обов'язково перевірте її положення перед першим увімкненням, щоб обрати потрібний режим (тригер або затримка).
-
Безпека: Якщо цей модуль керує мережевою лампою 220V, будьте надзвичайно обережні з високою напругою на контактах реле.
