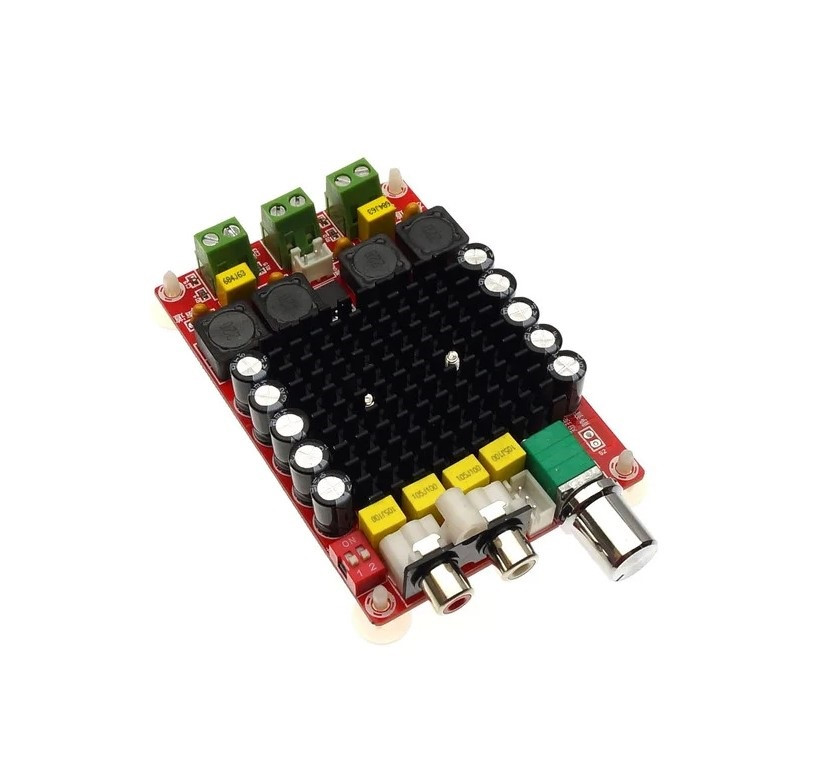

Аудіопідсилювач потужності D-класу XH-M510, TDA7498, 2*100W Стерео

Аудіопідсилювач використовується для посилення вхідного аудіосигналу до вихідної потужності 100 Вт на канал за 4 Ом або до 80 Вт на канал за 8 Ом.
Для використання підсилювача потрібно під'єднати живлення, під'єднати вхідний сигнал, під'єднати пристрої відтворення. Для керування гучністю посиленого звуку на платі передбачений потенціометр.

Аудіопідсилювач потужності має  клеми затискачі для під'єднання вхідного сигналу, вихідного сигналу та живлення:

• для під'єднання пристроїв відтворення використовуються дві пари клем затискачів, позначені на платі підсилювача: L-OUT (лівий канал), R-OUT (правий канал). Кожна клема має контакти: R+/R- (правий канал), L+/L- (лівий канал);
• для під'єднання вхідного сигналу використовуються або два RCA гнізда (тюльпани) або триконтактне гніздо з контактами, позначеними R, COM, L.

Підсилювач має два DIP перемикачі, позначені 1 і 2, які містять коефіцієнт посилення. Можливі коефіцієнти посилення: 21,6 дБ, 27,6 дБ, 31,1 дБ, 33,1 дБ.
На платі підсилювача є місце для встановлення  кнопки MUTE (вимкнути вихідний звук).
Живлення аудіопідсилювача здійснюється від зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення підсилювача 15-34 В. Для стабільної роботи за 4 Ом напруга живлення має бути 24 В; за 8 Ом напруга живлення має бути 32 В.

Характеристики:

• мікросхема: TDA7498;
• кількість каналів: 2;
• вихідна потужність: до 100 Вт на кожен канал;
• напруга живлення: 15 – 34 В;
• клас підсилювача: D;
• максимальний ККД: 90%;
• розміри плати: 90 х 69 х 15 мм;
• вага: 88 г.

Комплектація:

1 x Стерео-аудіо підсилювач D-класу  TDA7498 2х100 Вт

1 х Ручка гучності

1 х Комплект ніжок

1 х Кабель 3pin-3pin (мама-мама)

Варіанти під'єднання (рекомендації):

2х100 Вт 4 Ом — 25 вольтів

2х100 Вт 6 Ом — 32-36 вольтів

2х78 Вт 6 Ом — 32-36 Вольтів

2х80 Вт 8 Ом — 32-36 Вольтів
