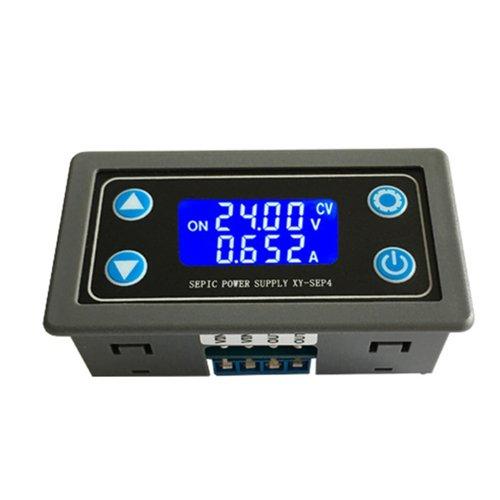

XY-SEP4 DC DC 0.5-30 V 4 A 35 W Bust/Buck перетворювач CC CV

Опис продукту:

Дисплей продукту LCD має зрозумілий інтерфейс, просте керування і практично ідеальний механізм захисту.
Апаратний захист: захист від зворотного з'єднання на вхідному кінці, захист від зворотного з'єднання без пропалювання; захист від короткого замикання на виході, захист від зворотного впорскування на виході, захист від зворотного діода не додається під час заряджання батареї;
Захист програмного забезпечення: захист від перенапруги (OTP), захист від перевантаження за струмом (OCP), захист від перенапруги (OPP), захист від перегрівання (OTP), захист від зниженої напруги на вході (LVP);
Повне використання матеріалів, стабільна робота, широкий спектр застосування.

1. Параметри продукту:

Вхідна напруга: DC5.0V-30V (менш ніж 4.7V із захистом від зниженої напруги LVP)
Вихідна напруга: DC0.5V-30V
Вихідний струм: 0-4,0 А
Вихідна потужність: 35 Вт у разі природного розсіювання тепла та 50 Вт у разі повітряного охолодження
Точність напруги: ± 1% + 1 слово, роздільна здатність: 0,01 В, самокалібрування
Поточна точність: ± 1,5% + 3 слова, роздільна здатність: 0,001 А, самокалібрування
Ефективність перетворення: приблизно 88%.

М'який старт:
Захист вхідного зворотного з'єднання: так, зворотне з'єднання немає пропалювання
Вихідна зворотна засипка: Так, він може бути безпосередньо під'єднаний до акумулятора.
Захист від короткого замикання на виході: Так, він може бути безпосередньо під'єднаний до вихідної клеми.
Захист від перегрівання (ОТП): Так, 100 С.
Робоча частота: 180 кГц

2. Ключова функція:

Додати клавішу ВВЕРХ: Коротке натискання перемикача для зображення вхідної/вихідної напруги та тривале натискання для входу в інтерфейс самокалібрування
Зменшення ВНІЗ: Коротке клацання перемикача Дисплей Ток/ Потужність/Емкість/Енергія/Триба
SET: тривале натискання Enter Enter Interface
Перемикач ВМИК/ВИМК: коротке натискання вмик./вимк. вихід; В інтерфейсі зображення напруги та струму тривалий час натисніть на встановлений стан завантаження (-ON: увімкнення живлення під час відкриття за замовчуванням, -OFF: вмикання живлення під час закриття за замовчуванням), в інтерфейсі ємності/енерації/час натисніть і утримуйте, щоб стерти відповідні дані.

3. Настроювання інструкцій з роботи з інтерфейсом:

3.1. Натисніть кнопку SET, щоб увійти в інтерфейс налаштувань.
3.2. Параметри налаштовуються клавішами ВВЕРХ/ВНІЗ для підтримки тривалого натискання (швидкого збільшення/зменшення) і короткого натискання кнопок SET для перемикання параметрів, які необхідно відрегулювати.
3.3. В інтерфейсі Максимальна ємність (OAH)/Магічна енергія (OPH)/Маговий час роботи (OHP) натисніть кнопку «ON/ OFF», щоб вибрати відкривання або закриття відповідної функції, і, якщо вона закрита, зобразити «- ;
3.4. В інтерфейсі параметрів максимальної потужності (OAH)/ максимальної енергії (OPH) натисніть і утримуйте кнопку ON/ OFF, щоб вибрати діапазон ємності (9,9999 год/99, год/9999999 год, 9,999 Вт/99999999 Втч);
3.5. Після налаштування параметрів натисніть потенціометр енкодера на тривалий час, вийдіть із інтерфейсу налаштування й збережіть параметри автоматично.
Примітка. Після захисту продукту вихід вимкнеться, LCD покаже відповідний код захисту.
Сам чип живлення (LVP/OVP/OCP/OPP/OAH/OPH/OHP) також має різні захисти, якщо сам чип захищений, OEP буде відтворюватися.

4. Метод використання продукту:

4.1. Використовується як загальне джерело живлення із захистом від перевантаження за струмом
(1) Відрегулюйте потенціометр постійної напруги CV так, щоб вихідна напруга могла досягти бажаного значення напруги.
(2) Прямий вихід короткого замикання (вихід короткого замикання безпосередньо!) Потенціометр постійного струму (обмеження струму) регулюється так, щоб вихідний струм досягала заданого значення захисту від перевантаження за струмом. (Напримір, коли поточне значення продукту дорівнює 3.000 А, максимальний струм продукту може досягати тільки 3 А, а коли струм досягає 3 А, рідкий кристал показуватиме стан CC, інакше рідкий кристал буде відтворювати «CV "стат.
Примітка. У цьому стані використання через опір вибірки вихідного струму після під'єднання навантаження буде падіння напруги на 0-0,2 В. Водночас, коли струм високий, на вхідних і вихідних проводах буде певне падіння напруги. Це нормальне явище!
4.2. Використовуйте як зарядний пристрій
Продукти без функції постійного струму не можуть використовуватися для заряджання акумуляторів. Через велику різницю в напруженні між акумуляторами та зарядними пристроями зарядний струм занадто великий і акумулятори пошкоджені. Тому батареї мають бути заряджені постійним струмом на початку. Коли заряджання досягає певного рівня, батареї мають автоматично перемикатися на зарядку з постійною напругою.
(1) Визначте напругу та струм плавального заряду потрібної вам акумуляторної батареї; (Якщо параметр літієвої батареї становить 3,7 В/2200 мА·год, напруга заряду, що плаває, становить 4,2 В, якщо це акумуляторна батарея 12 В, напруга заряду, що плаває, зазвичай встановлюється на рівні приблизно 14 В).
(2) У режимі холостого ходу відрегулюйте потенціометр постійного напруження, щоб вихідна напруга досягла напруги плавального заряду; (У разі заряджання літієвої батареї 3,7 В відрегулюйте вихідну напругу тільки до 4,2 В)
(3) Прямий вихід короткого замикання (вихід короткого замикання безпосередньо! Потенціометр постійного струму (обмеження струму) регулюється так, щоб вихідний струм доходив попередньо певного значення зарядного струму.
(4) Під'єднайте акумулятор і зарядіть його.
(Шаги 1, 2 і 3: вхідний кінець під'єднаний до джерела живлення, а вихідний кінець не під'єднаний до батареї без навантаження)
4,3. Використовується як модуль приводу постійного струму для великої потужності LED
(1) Визначте робочий струм і максимальну робочу напругу LED, яку вам потрібен.
(2) У режимі холостого ходу вихідна напруга потенціометра постійної напруги може досягати максимальної робочої напруги LED способом регулювання потенціометра постійного напруження.
(3) Вихід короткого замикання безпосередньо (вихід короткого замикання безпосередньо! Потенціометр постійного струму настроюється так, щоб вихідний струм досягала попередньо певного робочого струму LED.
(4) Під'єднайте LED і перевірте його.
(Шаги 1, 2 і 3: вхідне джерело живлення, вихід без навантаження без LED-лампочок.)

5. Функціональні деталі:

5.1 статистика потужності/ енергії/час роботи:
Якщо струм не дорівнює 0, статистика буде завершена, коли наступний струм буде дорівнює 0.
5.2 Настроювання максимальної потужності/ максимальної енергії/ максимального часу роботи
5.2.1. Встановіть максимальну ємність (OAH)/енерації (OPH): коли активована функція OAH/OPH, коли статистична ємність/електрона вища, ніж встановлена максимальна ємність/ енергія, джерело живлення автоматично вимикає вихід і блимає. OAH "/'ОПХ'; після зняття тривоги статистика потужності/ енергії автоматично очищається;
5.2.2. Встановлення максимального часу розряджання (OHP): коли активована функція OHP, коли блок живлення працює довше, ніж встановлений максимальний час розряджання, блок живлення автоматично закриває вихід і блимає, відбиваючи «OHP»; після зняття сигналу OHP автоматично очищається статистика часу;
Ця функція може дуже добре реалізувати кількісне/часне джерело живлення.
Примітка. Коли функції OAP/OPH і OHP не входять, джерело живлення автоматично реєструє місткість/енерацію та час роботи. Коли функції OAH/OPH і OHP входять, джерело живлення автоматично вимикається і виводиться після заданого значення. Коли функція OHP увімкнена, час роботи джерела живлення є в режимі зворотного відліку.
5.3 Функції групи даних:
Разделенный на "DAT0" и "DAT1"
DAT0: показувати значення місткості/елергій і час роботи попереднього етапу тільки мерехтінням і не накопичувати до наступного етапу.
DAT1: сцинтиляція показує значення місткості/активності та час роботи попереднього етапу й автоматично накопичується до наступного етапу.
Примітка. Якщо одна точка калібрування недостатньо точна, можна відкалібрувати більше точок.

6. Примітки:

6.1. Вхід модуля VIN-запресити коротке з'єднання з виходом OUT, інакше функція постійного струму не працюватиме
6.2. Переконайтеся, що потужність джерела живлення завжди перевищує потужність, необхідну для вихідного навантаження!
6.3. Якщо модуль хоче виводити за повного навантаження, вхідна напруга має бути більш ніж 8 В. Коли вхідна напруга становить 5 В, вихідна потужність становить приблизно 15 Вт. Максимальне значення струму модуля становить 4 А, за умови, що максимальна вихідна потужність обмежена, наприклад, 18 В, а струм має бути не більш ніж 2 А.
