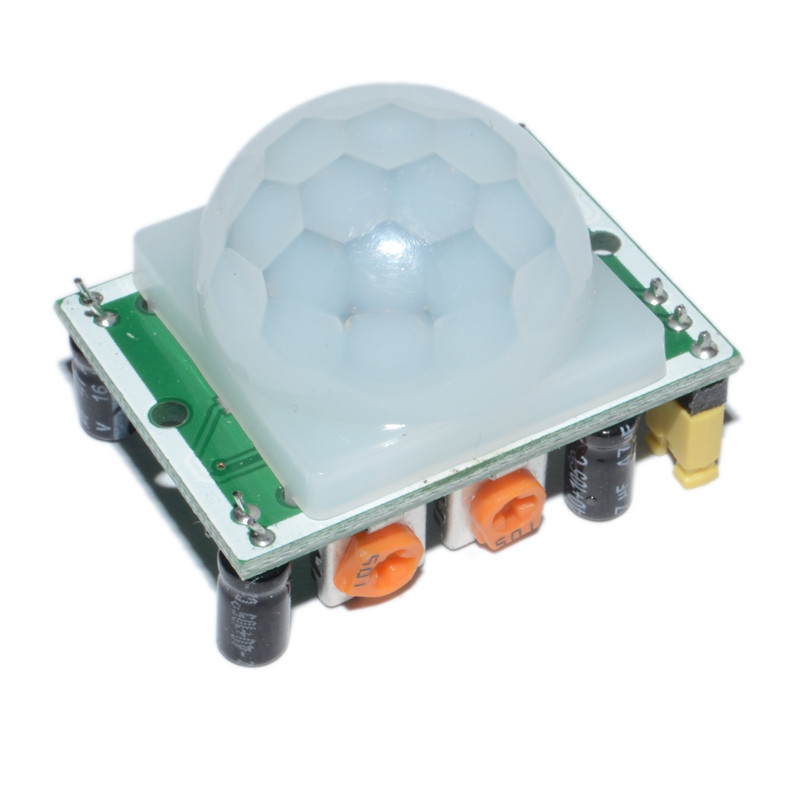

HC-SR501 Регульований інфрачервоний датчик руху

Модуль має два режими роботи:

1. Режим H — у цьому режимі у разі спрацьовування датчика кілька разів поспіль на його виході (на OUT) залишається високий логічний рівень.

2. Режим L — у цьому режимі на виході під час кожного спрацьовування датчика з'являється окремий імпульс.

На датчику встановлено кілька органів керування й настроювання. Встановлені клеми для перемикання режимів роботи. Позначення клем: L, MD, H. Також на платі є два підстроєних гумки: одним (Sx) регулюється чутливість (від 3 до 7 м), іншим (Tx) встановлюється час, упродовж якого у разі виявлення руху на OUT буде логічна одиниця (від 5 до 7 м) 300 сек).

Інфрачервоний датчик руху HC-SR501 має один інтерфейс для під'єднання до мікроконтролера. Це 3 контактний штировий інтерфейс для під'єднання до мікроконтролера.

Контакти:

OUT (вихідний сигнал) — контакт для обміну даними між датчиком і мікроконтролером;

VCC — напруга живлення;

GND — загальний контакт.

Живлення датчика може здійснюватися від Arduino контролера, іншого керівного пристрою або від зовнішнього джерела живлення — блока живлення, батареї. Напруга живлення датчика 4,5 ~ 20 В.
