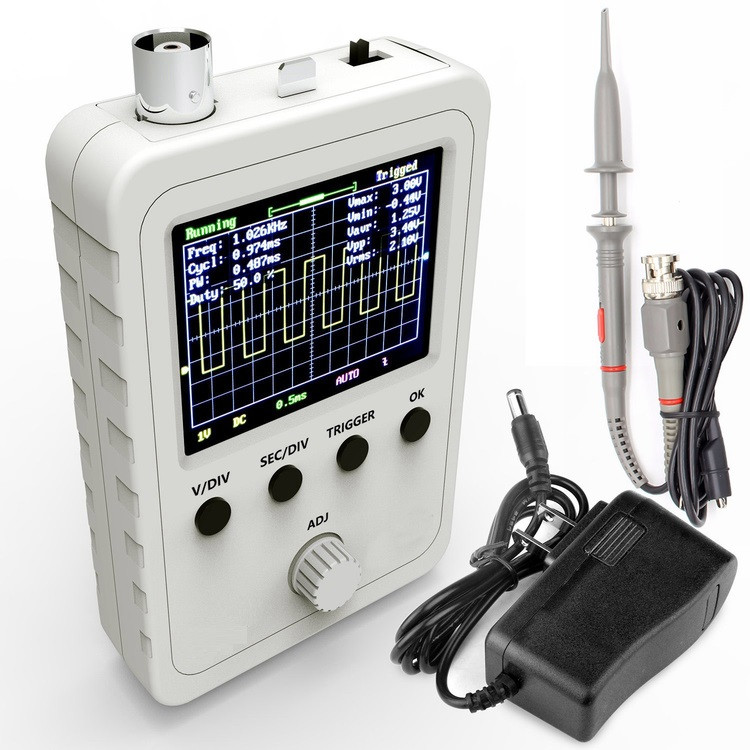

Цифровий осцилограф DSO Shell DSO150

DSO 150 – цифровий осцилограф використовується для відображення осцилограм, вимірювання частоти, періоду і шпаруватості сигналу, а також для вимірювання декількох видів напруги. Осцилограф оснащений 2,4-дюймовим TFT-дисплеєм з яскравим підсвічуванням.

  • Компактність і точність вимірювань.
  • На передній панелі осцилографа розташовані чотири кнопки і ручка енкодера:
    • V/DIV - налагодження вертикальної розгортки;
    • SEC/DIV - налагодження горизонтальної розгортки;
    • TRIGGER - настройка режиму і типу синхронізації;
    • OK - режим HOLD, включення/відключення вимірів;
    • ADJ - зміна вибраного параметра.
  • Використовується для діагностики і налагодження аудіо-підсилювачів, автомобільних датчиків, імпульсних блоків живлення.

Осцилограф DSO150 зібраний на базі контролера ARM Cortex-M3 (STM32F103C8) з TFT дісплеєм 2.4 дюйма. DSO150 – це простий і надійний осцилограф, за допомогою якого можна переглянути форму сигналу, частоту, період, ширину імпульсу тощо Відображаються дані Максимальні/Мінімальні/Середня/Пікові значення амплітуди електричних сигналів. Даний прилад відмінно підійде для задач, де вимагається застосування портативного осцилографа, наприклад, для перевірки сигналів в автомобілі. Також завдяки своїй простоті DSO150 – відмінне рішення для тих, хто тільки починає вивчати радіоелектроніку.

Особливості:

  • Цей продукт сертифікований CE
  • Мікроконтролер: ARM Cortex-M3 (STM32F103C8)
  • Дисплей: 2.4-дюймовий TFT
  • Додаткові можливості: може використовуватися як милливольтметр, даталогер:
  • Синхронізація: ручна, автоматична і тригерна
    • Режими тригера: Авто, Нормальний, Одиночний
    • Типи тригерів: висхідний / спадаючий фронт
    • Позиція тригера: фіксовано 1/2 розміру буфера
  • Додаткові функції: заморожування зображення сигналу
  • Тестовий сигнал: меандр 1 Гц/3.3
  • Відображення параметрів сигналу: на дисплеї
  • Функція запам'ятовування форми сигналу: є

Технічні характеристики:

  • Максимальна частота дискретизації: 1 MSa/s
  • Точність: 12 біт
  • Розмір буфера вибірки: 1024 байт
  • Аналогова смуга пропускання: 0-200 кГц
  • Вертикальна чутливість: 5 мв/справ - 20В/справ
  • Вхідний опір: 1MΩ/20pF
  • Максимальна вхідна напруга: 50Vpp (дільник 1: 1)
  • Діапазон розгортки: 10 мкс/справ-500 с/справ
  • Напруга живлення: 9 В постійного струму (від 8 до 10В). Увага! Не подавайте живлячу напругу понад 9 Вольт на осцилограф, при подачі напруги понад 10 Вольт прилад згорить.
  • Споживань струм: 120mA @ 9V
  • розміри основної плати: 94 * 65 мм
  • розміри аналогової плати: 65 * 47 мм
  • розміри екрану: 52 * 40 мм
  • розміри корпусу: 115mm X 75mm X 22mm
  • розміри упаковки: 120 * 85 * 60 мм
  • маса з упаковкою: 188 гр.

Комплектація:

  • Цифрового осцилографа DSO150 в зборі
  • Щуп-крокодили
  • Посібник користувача (англійською мовою)

Опис органів управління осцилографа DSO150:

V/DIV - вибір чутливості (вольт на поділ). Вертикальна позиція сигналу. При довгому натисненні - калібрування нуля (необхідно перевести перемикач AC/DC/GND в положення GND).

SEC/DIV - вибір часу (секунд на поділ). Переміщення сигналу по горизонталі. При довгому натисненні - перехід в центр буфера

TRIGGER - вибір режиму тригера (Auto, Normal, Single). Вибір типу тригера (по фронту, по спаду). При довгому натисненні - встановлення рівня тригера по середньому значенню амплітуди сигналу.

OK - включення режиму HOLD ("заморожування" сигналу). При довгому натисненні - включення/вимикання вимірів.

ADJ - Зміна вибраного параметра. При довгому натисненні - вибір напруги тестового сигналу.

OK + TRIGGER - Збереження поточного сигналу в EEPROM.

OK + SEC/DIV - Відображення збереженого сигналу з EEPROM

SEC/DIV + TRIGGER - при довгому натисненні відновлення заводських налаштувань.

Опис відображуваних параметрів на дисплеї:

Freq - частота;

Cycl - період;

Duty - заповнення ШІМ в %;

Vmax - макімеально напруга;

Vmin - мінімальна напруга;

Vavr - середня напруга;

Vpp - амплітуда сигналу (Vmax — Vmin);

Vrms - ефективне значення напруги змінного струму.

Основна площа дисплея поділена на 12 поділок по горизонталі і 8 поділок по вертикалі. Зліва знаходиться стрілка - покажчик нульового рівня. Праворуч - покажчик рівня тригера.

Зверху відображається статус осцилографа (Running / HOLD), горизонтальна позиція в буфері, і одне з станів тригера:

  • Holdoff — тригер вимкнений до тих пір, поки буфер не заповнений до точки його запуску.

  • Waiting — очікування необхідного фронту хвилі.

  • Trigged — сигнал зареєстрований.

Якщо тригера в режимі AUTO встановлений режим часу 50 мс/справ і повільніше, то тригер автоматично переходить у статус Holdoff з постійним рухом осцилограми справа наліво.

У нижній частині дисплея відображається чутливість, напруга (AC/DC), режим часу, режим тригера, тип тригера (по фронту або спаду
