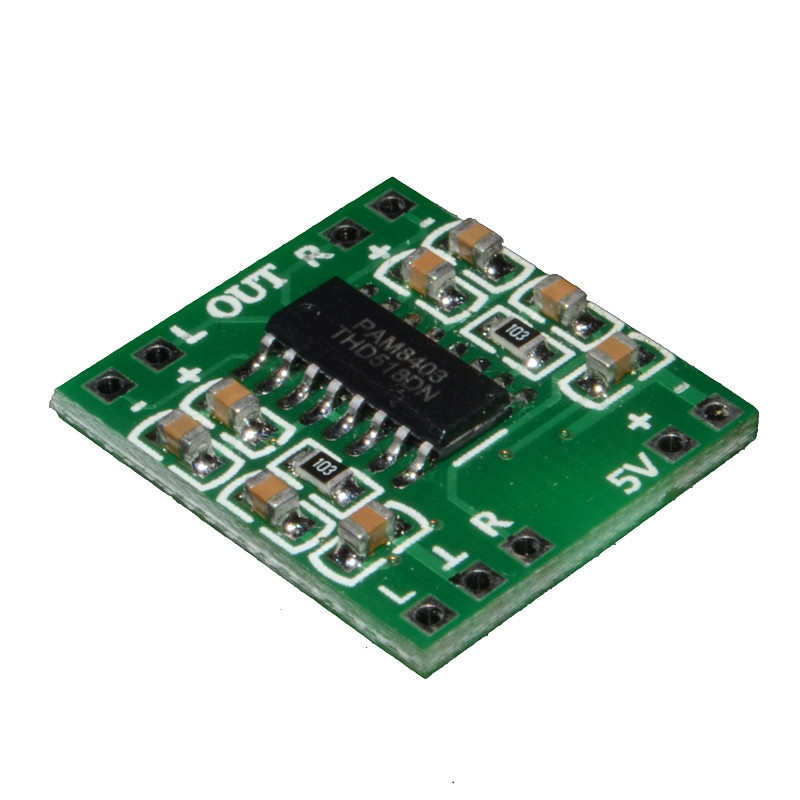

Плата звукового стереопідсилювача 2*3 Вт D-класу на PAM8403

Модуль підсилювача на мікросхемі PAM8403
Плата являє собою високоякісний, високоефективний двоканальний підсилювач потужності класу D Підсилювач побудований на мікросхемі PAM8403 виробництва Power Analog Microelectronics Для живлення підсилювача можна використовувати однополярне джерело живлення постійного струму з вихідною напругою 5 В. Завдяки високій ефективності, підсилювач здатний у кілька разів довше відтворювати звук під час автономної роботи, на відміну від аналогічних підсилювачів класу AB.
Застосовується в портативній акустиці, ноутбуках, LCD-телевізорах та іншої переважно портативної аудіоапаратури.
Під'єднання живлення на вхід "+-5V", вхід лінійного сигналу "L R", вихід на динаміки лівий — "-+L" і правий — "R+-".

Основні параметри:
Розмір плати: 18,5 мм х 21мм
Діапазон напруги живлення DC + 2,5-6,4В

Максимальна вихідна потужність:
4Ом, + 5 В Кг=10%: 3,2 Вт
8Ом, + 5В Кг=10% : 1,8Вт
4Ом, + 5В Кг=1% : 2,5Вт
8Ом, + 5В Кг=1% : 1,4Вт
Коефіцієнт посилення: 24 дБ
Частотна характеристика 20-20000 Гц
Співвідношення сигнал/шум...> 80 дБ
Динамічний діапазон> 90 дБ
Коефіцієнт гармонік + шум (THD+N)
(У разі напруги живлення + 5/3,6 В, синусоїда 1 кГц, 4/8 Ом)
THD+N 1,0 / 0,5W : 0,15%
THD+N 1,0 / 0,5W: 0,11%
