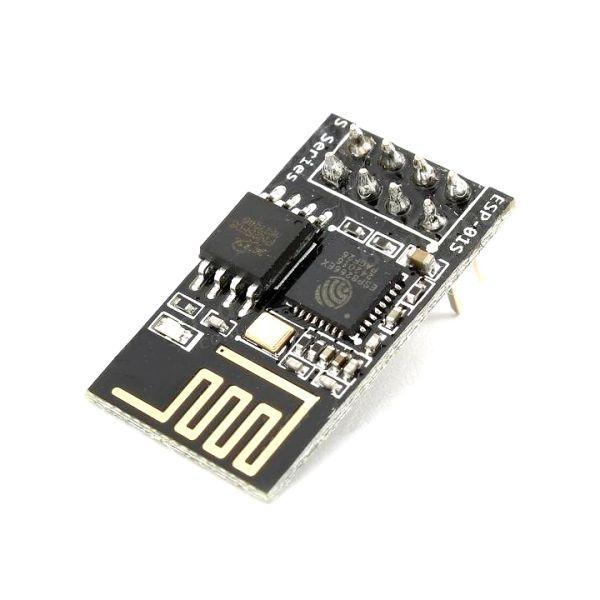

Wi-Fi модуль ESP8266 ESP-01S

Оновлений Wi-Fi модуль ESP8266 версії ESP-01S на основі мікросхеми ESP8266EX з вбудованим стеком протоколу TCP/IP і керуванням AT-командами. Чип створений для використання в розумних розетках, mesh-мережах, IP-камерах, бездротових сенсорах, що носять електроніку тощо.

Передбачено два варіанти використання чипа: 1) міст UART-WIFI, коли модуль на базі ESP8266 приєднується до наявного рішення на базі будь-якого іншого мікроконтролера та керується AT-командами, забезпечуючи зв'язок рішення з інфраструктурою Wi-Fi; 2) реалізуючи нове рішення, що використовує сам чип ESP8266 як керівний мікроконтролер.

Характеристики:

• підтримка WiFi протоколів 802.11 b/g/n
• Wi-Fi Direct (P2P), soft-AP
• вбудований стек TCP/IP
• вбудований TR-перемикач, balun, LNA, підсилювач потужності та відповідність мережі
• вбудований PLL, регулятори та система керування живленням
• вихідна потужність +19.5 дБм у режимі 802.11b
• SDIO 2.0, SPI, UART
• STBC, 1x1 MIMO, 2x1 MIMO
• пробудження і надсилання пакетів: до 22 мс
• споживання в режимі Standby до 1.0 мВт (DTIM3)
• розміри: 24.5х14 мм

Виводи:

• Vcc — живлення, +3,3 В (максимально 3,6 В)
• GND — загальний
• TXD — передавання даних (рівень 3,3 В)
• RXD — приймання даних (рівень 3,3 В)
• CH_PD — вимикання модуля (низький рівень активний, для вмикання модуля треба подати Vcc)
• GPIO0 — виведення загального призначення 0
• GPIO2 — виведення загального призначення 2 (LED blue, low-on)
• RST — скидання модуля (низький рівень активний)
