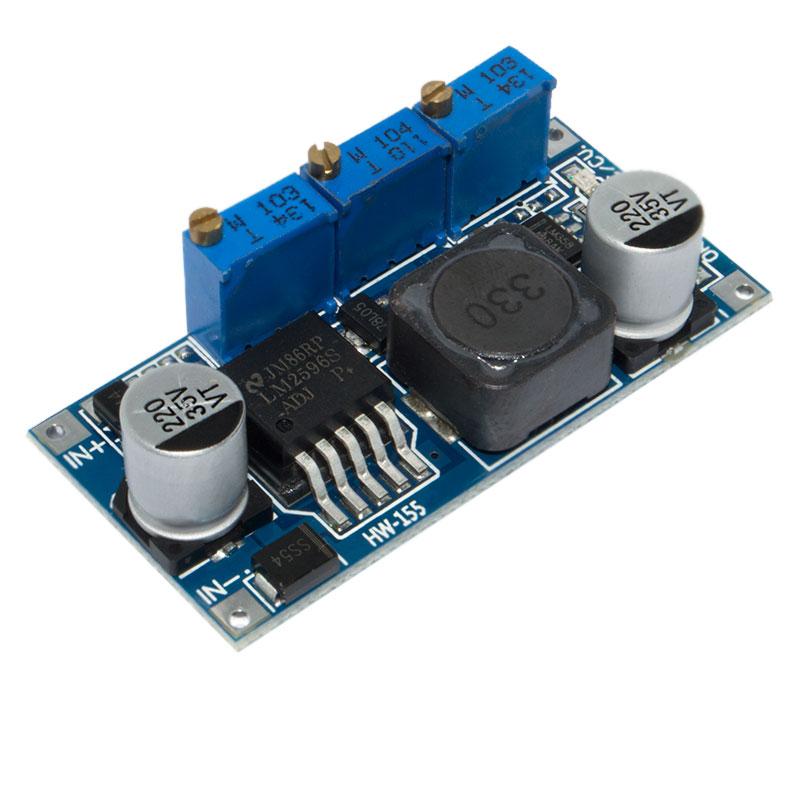

Понижувальний конвертер на LM2596S для заряду АКБ CC CV

Високоефективний універсальний регульований знижувальний перетворювач напруги з можливістю регулювання напруги й індикації максимального вихідного струму та напруги закінчення заряджання (якщо перетворювач використовується для заряджання акумуляторів).

Застосована мікросхема LM2596 має високий ККД і малі втрати на нагрівання, що дало змогу застосувати її без додаткового радіатора. У модулі застосований сучасний фільтр на оригінальних конденсаторах Sanyo з ультранизьким ESR, що знизило рівень пульсацій до рівня 50 мВ! Перетворювач чудово підходить для живлення світлодіодів, заряджання акумуляторів і як лабораторне джерело живлення з регульованим обмеженням максимального струму.

Настроювання перетворювача зводиться до встановлення максимальної вихідної напруги підстроєним резистором "Out Voltage Adjustment", обмеження максимального струму перетворювача резистором "Out Current Adjustment" і порокової напруги запалювання світлодіодного індикатора закінчення заряджання "Full Charge Indication Adjustment". Після закінчення заряджання згасне світлодіод "Full Charge Indicator LED", проте вихідна напруга знята не буде, що здебільшого не є критичним критерієм, і дає змогу використовувати перетворювач для заряджання та підтримки заряджання акумулятора в чергувальному режимі. Світлодіодний індикатор "Constant Current/Constant Voltage" сигналізує про перехід перетворювача з режиму обмеження струму в режим обмеження напруги. Індикатор "OK" сигналізує про наявність напруги на виході перетворювача.

Порядок настроювання для заряджання акумуляторів:

• Під'єднати перетворювач до джерела напруги, дотримуючись полярності.
• Підстроєним резистором "Out Voltage Adjustment" встановити напругу повного заряджання акумулятора на виході перетворювача.
• Підстроєним резистором "Out Current Adjustment" встановити максимальне обмеження струму на виході перетворювача
• Під'єднати акумулятор і резистором "Out Current Adjustment", за показаннями амперметра, виставити під'ємники струм заряду для вашого акумулятора
• Підстроєним резистором "Full Charge Indication Adjustment" домогтися порога запалювання індикатора "Full Charge Indicator LED"
• Дочекається коли згаснуть індикатори "CC/CV", "CH" і засвітиться індикатор "OK", що є ознакою закінчення заряду.

Характеристики:

• Мікросхема перетворювача: LM2596
• Вхідна напруга: 7В-35В
• Вихідна напруга: 1.25В-30В
• Вихідний струм: 0А-3А
• ККД: 92% (максимальний)
• Робоча частота перетворювача: 150KHz
• Вихідні пульсації: 50 мВ (максимально) у смузі 20 МГц.
• Точність встановлення струму: ± 0.5%
• Точність встановлення напруги: ± 2.5%
• Індикатори: Заряджання, завершення заряджання, Незмінний струм/напруга (максимальна напруга за мінімального струму).
• Робоча температура: від -40 до +85
• Розмір: 48 мм х 23мм х 14мм
