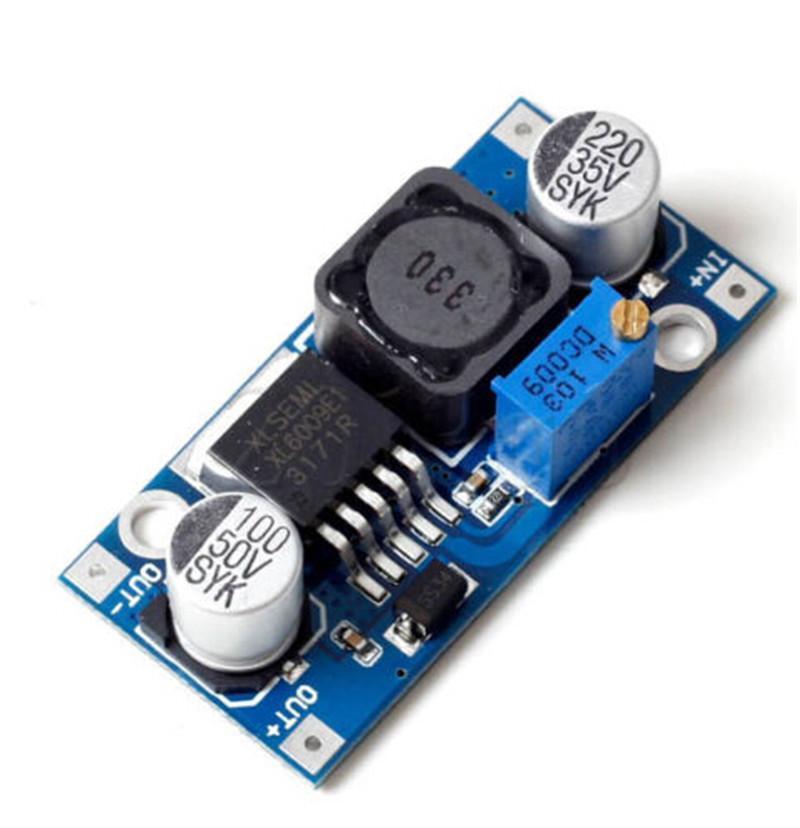

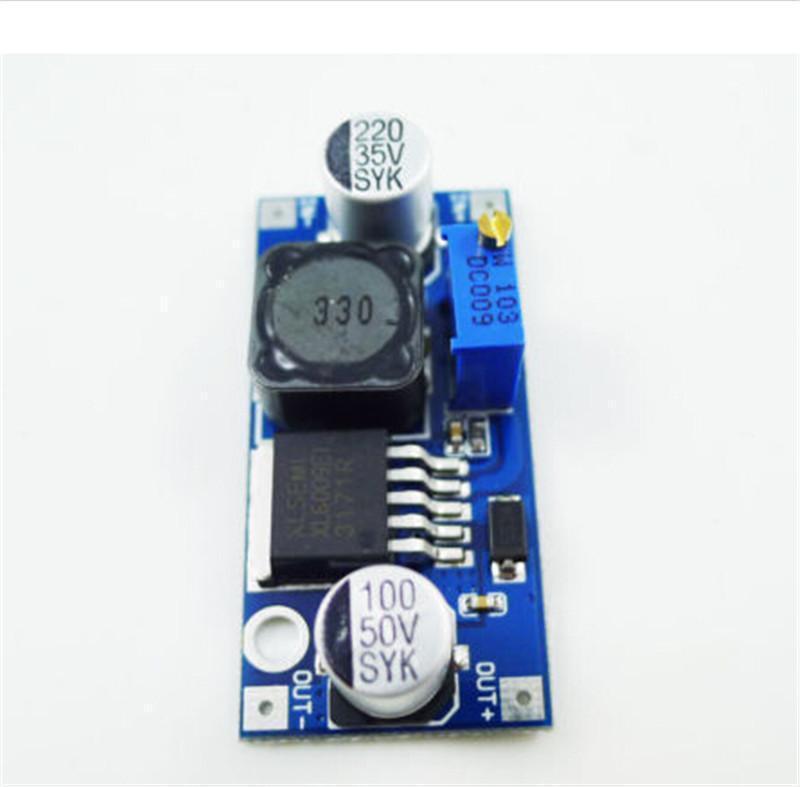

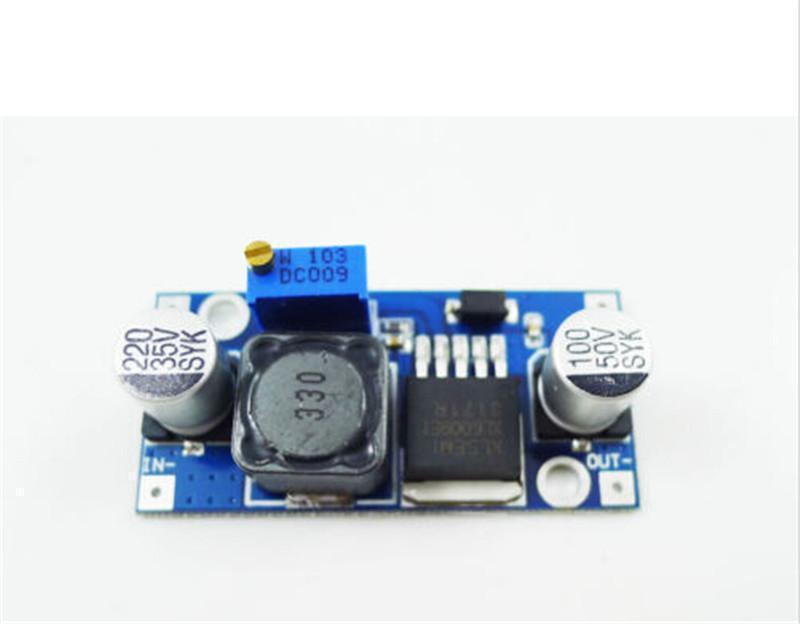

Пристрій на мікросхемі XL6009E1 виконано за топологією boost, що дає змогу здійснювати перетворення вхідної напруги постійного струму у вихідну вищу напругу постійного струму з високим к.к.д., має вмонтований захист від короткого замикання, від перегріву. Це оптимальне рішення для живлення пристроїв, що потребують більшої живильної напруги, ніж напруга блоку живлення або акумулятора, широко застосовується для живлення ноутбука від бортової напруги легкового автомобіля.

Регулювання вихідної напруги здійснюється за допомогою високоточного потенціометра. Обертання проти годинникової стрілки збільшує Вихідну напругу.

Характеристики XL6009E1:

• підвищує значення вхідної напруги на виході;
• вхідна напруга: 3 - 35 В постійного струму;
• вхідний струм (максимальний): 2,5 А;
• вихідна напруга: 4 - 35 В (є можливість регулювання за допомогою настроювального резистора);
• вихідна потужність: 10 Вт (якщо вихідна потужність більша, на схему потрібно додати радіатор);
• робоча температура: 40°С;
• максимальна температура: 85°С;
• габарити: 50,8 х 21,6 х 13,8 мм;
• вага: 13 г.
