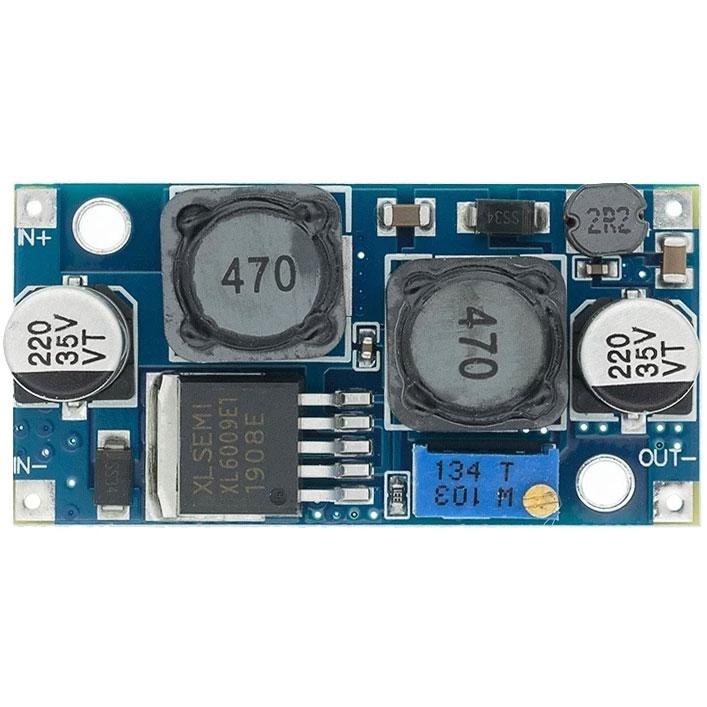

Перетворювач знижувальний/підвищувальний 5-32В 20 Вт на XL6009

Перетворювач знижувальний/підвищувальний 5-32В 20 Вт на XL6009

Потужний двоспрямований (Step-Up/Down DC-DC) регульований перетворювач DC-DC XL6009 з максимальним струмом до 4 А. Регулювання здійснюється підстроєним резистором, розташованим на платі.

Особливістю перетворювача XL6009 Step-Up/Down DC-DC є можливість перетворення напруги як вгору, так і вниз. Дає змогу отримати стабільну напругу від акумуляторів, як розряджених, так і заряджених до максимуму.

Залежно від навантаження вхідна напруга має бути не менш ніж половина від вихідної. Перед першим увімкненням поверніть гвинт змінного резистора на кілька обертів проти годинникової стрілки!

Характеристики:

• Тип перетворювача: знижувальний-підвищувальний
• Мікросхема: XL6009
• Вхідна напруга: 5 - 32 В
• Вихідна напруга: 1.5 - 35 В
• Максимальний струм навантаження: 4 А (рекомендується: 1-2 A)
• Частота перетворювача: 400 кГц
• ККД: до 94% (макс.)
• Пульсації вих.напруги: менш ніж 100 мВ (у разі струму 1 А)
• Робоча температура: -20°C до +70 °C
• Розміри: 53 x 26 x 14 мм
