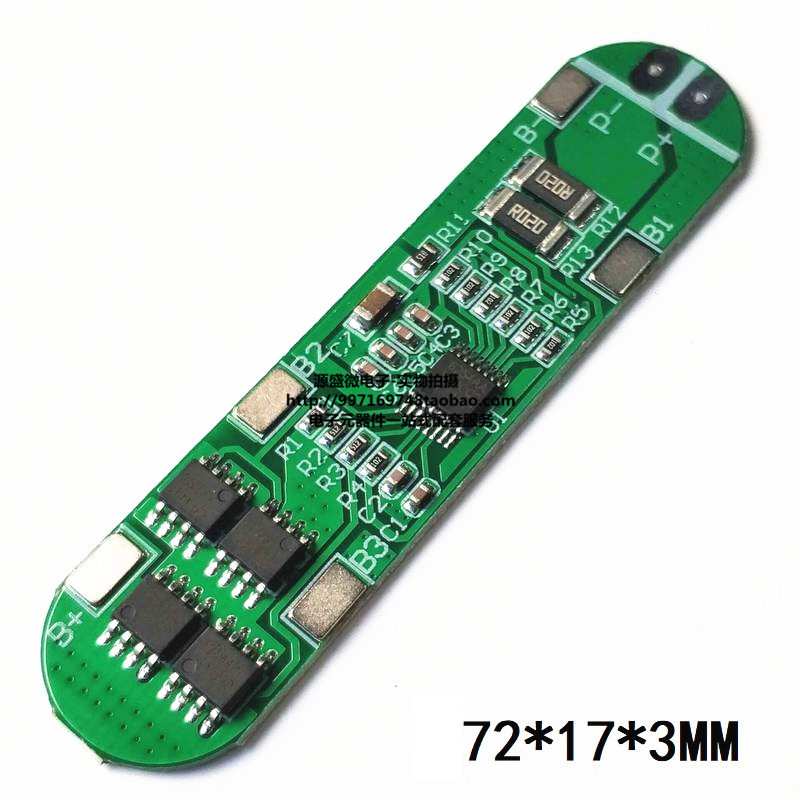

BMS 4S Контролер заряду розряду (плата захисту) 6А-12A Li-Ion 18650 HX-4S-A10

Контролер заряду, плата захисту 4S Li-Ion з балансиром, для 4 літієвих акумуляторів 18650 14,8V/16,8V — 6A/12А

Захист від перезаряджання, захист від перевантаження, захист від короткого замикання.

Відмінністю від інших моделей 4S — це наявність балансування, що неабияк подовжує термін експлуатації елементів і не допускає передчасного спрацьовування захисту (під час роз'єму потенціалів на одному з елементів).

Технічні характеристики BMS-4S-14.8V-16.8V-6A:

• Максимальний струм розряду:  6 Амперів
• Миттєвий струм розряду:  12 Ампер
• Максимальна напруга під час заряджання на акумулятор 18650 (акумуляторами паралельно спаяні): 4.25 В ±0.025 вольтів
• Мінімальна напруга у разі розряджання на акумулятор 18650 (акумуляторами паралельно спаяні): 2.75 ±0.1 Вольт
• Діапазон напруги на виході: 11,1-16,8 Вольт
• Розмір: 67х16 мм
• Функції: захист від перезаряджання, захист від перевантаження, захист від короткого замикання

Під'єднання BMS-4S-14.8V-16.8V-6A:

B+:  позитивний полюс акумулятора

B-:   негативний полюс акумулятора
B1:  середня точка збирання 1 і 2 акумуляторів
B2:  середня точка збирання 2 і 3 акумуляторів
B3:  середня точка збирання 3 і 4 акумуляторів
P-:   негативна клема заряду/розряджання
P+   Позитивна клема заряду/розряджання
