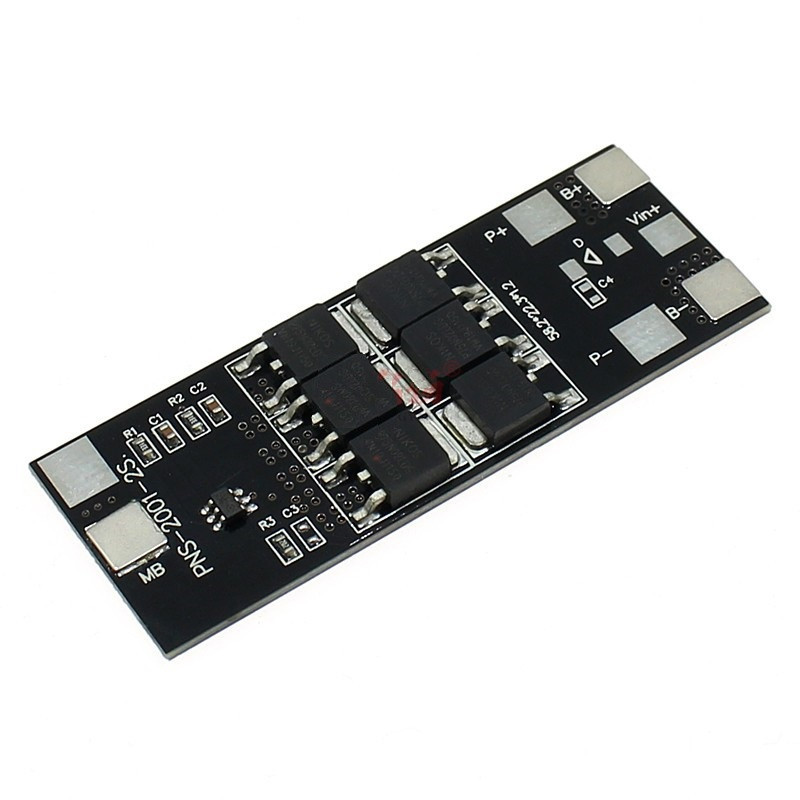

BMS 2S Контролер заряду розряду (плата захисту) 20 А 8.4V Li-Ion 18650

Плата заряду-розряду BMS 2S 7,4 V робочий струм 20 А, можна використовувати залізний літій 3,2 В і потрійний 3,7 В.

Характеристика:
- Захист від перевантаження: 4.28 V±0.025 V
- одиночне перезаряджання напруги струму: 4.18 V±0.05 V
- час затримки: 200ms（MAX）
- напруга струму одиничного розділу: 2.25 V±0.05 V
- час затримки розряджання: 144ms(MAX)
- розряд одиничного напруження струму: 2.95 V±0.05 V
- Споживаний струм: ≤50μA
- порт заряджання під'єднує зарядний пристрій до максимального значення напруги DC 9V
- вхідна напруга між вузлами VDD-VSS для кожного рядка батарей DC 8V
- стійкий розряд струму 20A
- стійкий зарядний струм 20A
- підвищення температури поверхні MOSFET у процесі номінального струму розряду
- Розмір: 58 х 22 х 4мм

Під'єднання
1.5+: з'єднайте позитивний полюс блока батарей
2. Б —: з'єднайте негативний полюс блока батарей
3.BM: з'єднайте середній загальний контакт блока батарей
4. P+: вхід і вихід позитивний
5. P-: вхід і вихід негативний

1. Різниця між розділеним портом і тим же портом: зарядний струм розділеного порту типово становить 5 А, а позитивні та негативні полюси заряджання та розряджання мають бути розділені; зарядний струм того ж порту такий самий, як і в струм розряджання, а заряджання та розряджання є на одному позитивному та негативному рівні.

     2. Без вирівнювання і вирівнювання: вирівнювання полягає в розрядженні високовольтних елементів із резисторами під час заряджання та очікування, поки низьковольтні елементи зарядять напругу, щоб досягти узгодженості кожної напруги та напруги та покращити продуктивність. весь акумуляторний блок.

      3. Перед встановленням захисної плати батареї мають бути добре підібрані (різниця в напрузі кожної батареї не більш ніж 0,05 В, різниця внутрішніх опорів не більш ніж 5 мОм і різниця в ємності менш ніж 30 мА·год), то краща консистенція батареї, тим більше пробіг, захисна пластина має найкращі робочі характеристики.

       4. Акумулятори з'єднуються паралельно, а потім послідовно, і переконайтеся, що зварювання вироблене правильно (акумулятори 18650 точково приварене нікелем, а інші акумулятори зварені припоєм).Не використовуйте гвинти, щоб легко спалити ІС захисту. дошка.

       5. Будь ласка, зверніть увагу або залиште повідомлення, щоб вказати, чи використовуєте ви полімерну (трійну літій-кобальтову окис, літієву манганат) батарею 3,7 В або літій-залізо-фосфатну батарею 3,2 В, щоб переконатися, що плата захисту, , яку ми відправляємо, підходить для вашого батарея.
