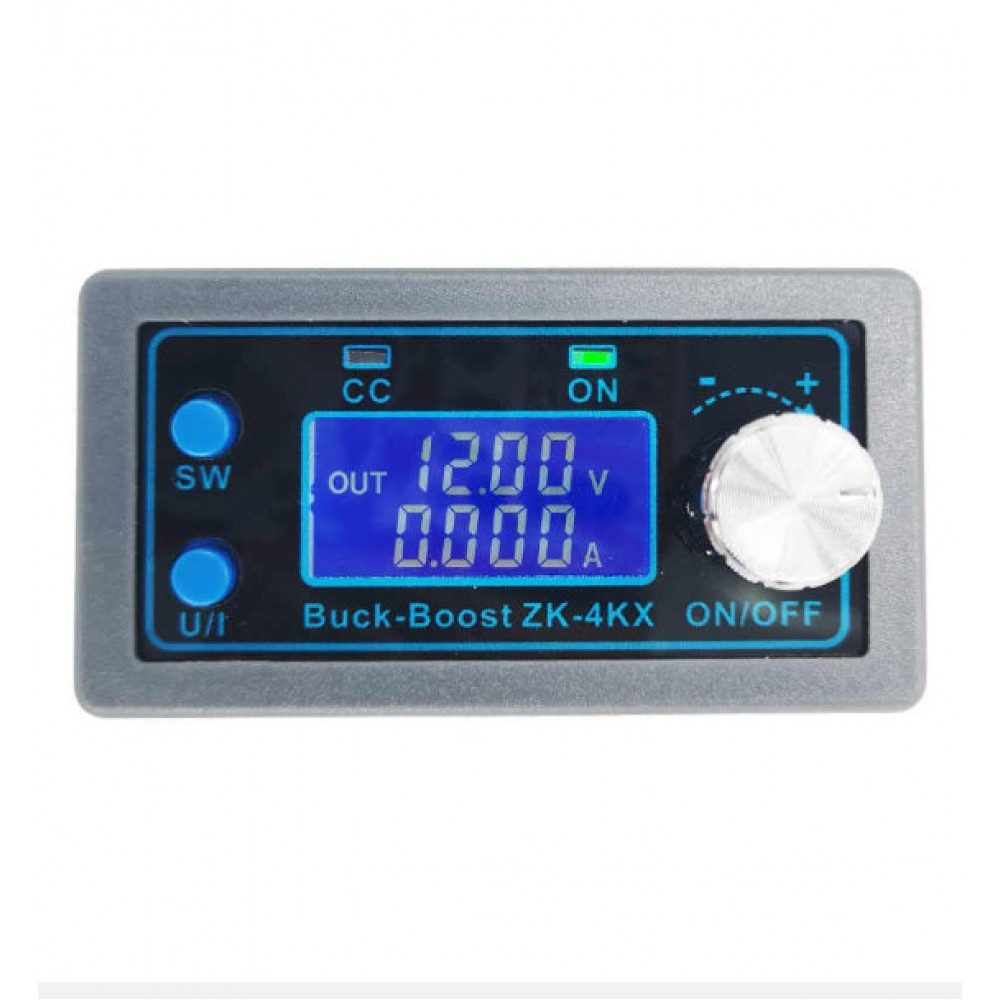

ZK-4KX dc-dc знижувальний/підвищувальний перетворювач CC/CV 0,5-30V 4A

ZK-4KX dc-dc знижувальний/підвищувальний перетворювач CC/CV 0,5-30V 4A

Опис продукту

1,1 РК-дисплей може показувати вихідну/вихідну напругу, вихідний струм/вихідну потужність/вихідну Місткість/вихідний час;
1,2. Регулювання зі ЧПК, точна та швидка, може збільшити й низьку напругу, вихідну напругу можна відрегулювати за бажанням від 0,5-30 до, лімітовий струм 0-4, а можна регулювати за бажанням;
1,3. Захист від зворотного під'єднання вхідного кінця, який не блякне;
1,4. Антизворотне зрошення на виході, не потрібне додатковий антизворотний зрошувальний діод для заряджання акумулятора;
1,5. Модуль можна встановити для відкриття/закриття за замовчуванням;
1,6. Доступні різні механізми захисту програмного забезпечення, і поріг захисту регулюється. Коли робочі параметри модуля перевищують пороговий рівень захисту, вихід буде закритий автоматично.
1,6. Вихід пульсації невеликий і PI фільтр доступний;
1,8. Утеплені ребра радіатора.

2. Параметри товару
Вхідна напруга: 5,0-30 в
Вихідна напруга: 0,5-30 в
Вихідний струм: може працювати стабільно на 3A упродовж тривалого часу й може досягати 4 A у разі посиленого тепловиділення
Вихідна потужність: Природне тепловиділення 35 Вт, посилення тепловиділення 50 Вт
Роздільна здатність дисплея напруги: 0,01 в
Мінімальна роздільна здатність дисплея: 0.001A
Ефективність перетворення: приблизно 88%

М'який запуск: Так (з високою потужністю й модуль завантаження може збою під час запуску)
Механізм захисту:
Вхідне антизворотне з'єднання;
Вихід антизворотного зрошення;
Вхідний захист від недостатньої напруги (4,8-30 у регульований, за замовчуванням 4,8 В)
Захист від перенапруги (0,5-31 В регульований, за замовчуванням 31 В)
Захист від перевантаження за струмом на виході 0-4.1a (регульована, типово 4.1a)
Захист від перевантаження (0-50 Вт Регульований, за замовчуванням 50 Вт)
Захист від перегрівання (80-110°CРегульований, за замовчуванням 110 °C)
Захист часу очікування (0-100 h регульований, типово)
Суперзахист ємності (0-60ah регульований, типово)
Робоча частота: 180 кГц

Розміри: довжина * ширина * висота 79 мм * 43 мм * 26 мм
Вага: 92 г (включно з пакованням)



Спосіб застосування
5,1. Перемикайте параметри відтворення — у нормальному інтерфейсі натисніть SW, щоб перемкнути дисплей нижче екрана дисплея, і перемкніть вміст дисплея між струмом потужності W ємність Ah час h. натисніть на кнопку SW, щоб перемкнути дисплей на екрані дисплея і перемкнути вміст дисплея між вхідною напругою у вихідний напруг.
5,2. Встановіть вихідну напругу — натисніть кнопку U/I в нормальному інтерфейсі, щоб увійти в інтерфейс налаштування напруги постійного струму. Можна побачити, що блимає певна цифра значення вихідної напруги. Поверніть кодувальник вліво та вправо, щоб відрегулювати основний і маленький. коротке натискання на поворотний кодувальник, щоб вибрати, який біт вихідної напруги встановити. після налаштування натисніть кнопку U/I двічі для повернення до нормального інтерфейсу. або автоматично поверніться до нормального інтерфейсу після зупинки впродовж 10 с.
5,3. Встановіть значення постійного струму (т. Е. Максимальне значення струму, яке дає змогу виводити модуль) — натисніть кнопку U/I в нормальному інтерфейсі, щоб увійти в Настроювання напруги постійного струму інтерфейсу. потім натисніть кнопку U/I і перемикайтеся для настроювання значення постійного струму. Ви можете побачити трохи значення постійного струму миготіння. Поверніть поворотний кодувальник вліво та вправо, щоб відрегулювати основний і маленький. коротке натискання на поворотний кодувальник, щоб вибрати, який біт встановити значення постійного струму. після налаштування натисніть U/I для виходу з налаштування напруги постійного струму інтерфейсу та повернення до нормального інтерфейсу. або автоматично поверніться до нормального інтерфейсу після зупинки впродовж 10 с.
5,4. Встановіть за замовчуванням режим вмикання/вимкнення живлення модуля — довго натисніть U/I в нормальному інтерфейсі для введення інтерфейсу налаштування параметрів. ви можете побачити, що він показує «відкрити» або «відкрити на». "Відкрите вимикання" означає, що вихід вимкнений за замовчуванням, коли живлення увімкнене, і "відкрити на" означає, що вихід вмикається за замовчуванням, коли живлення увімкнене. тривале натискання обертається кодувальник для перемикання двох станів. після встановлення натисніть U/I для повернення до нормального інтерфейсу.
5,5. Настроювання параметрів захисту на стані та порозі — натисніть U/I для введення інтерфейсу налаштування параметрів у нормальному інтерфейсі. натисніть SW, поки не з'явиться захист. LUP — захист від недостатньої напруги Поріг; OUP — поріг захисту від перенапруги; OCP — поріг захисту від перевантаження за струмом; OPP — над Поріг захисту живлення; OAP — поріг захисту надмістя; OHP-поріг захисту таймаута; OTP — поріг захисту від перегрівання. коротке натискання обертається кодувальник, щоб вибрати, який біт ви хочете встановити параметр захисту. тривале натискання на поворотний кодувальник, щоб встановити параметри захисту ВМИК або ВИМК (тільки час очікування Захист і захист супермісткості можна встановити для увімкнення/вимкнення, а інші параметри захисту типово ввімкнені.. поверніть кодувальник вліво та вправо, щоб параметри були більшими. після встановлення натисніть U/I для повернення до нормального інтерфейсу.
5,6. Калібрувальна напруга та струм-Натисніть кнопку U/I для введення інтерфейсу налаштування параметрів під нормальним інтерфейсом. натисніть SW, поки не з'явиться інтерфейс параметрів CAL. інтерфейс вхідної напруги калібрування з символом CAL + IN + V; Інтерфейс вихідної напруги калібрування з символом CAL + OUT + V; інтерфейс струму калібрування з Символ CAL + OUT + A. поверніть кодувальник ліворуч і праворуч для регулювання розміру параметрів. після завершення регулювання натисніть на поворотний кодувальник для підтвердження завершення регулювання, і значення параметра більше не блимає. довго натискайте U/I, щоб повернути в норму Інтерфейс.
Примітка: для забезпечення точності калібрування, калібрувальна напруга-вище ніж 12 В може бути тільки розпочата; калібрувальний струм-запуск калібрування тільки в тому разі, якщо струм ВОЕ 1 А.

Заходи безпеки
7,1. Коротке під'єднання між входом і виходом із модуля не допускається, або функція постійного струму не буде зроблена.
7,2. Будь ласка, переконайтеся, що момент живлення блока живлення перевищує необхідну потужність вихідного навантаження!
7,3. Якщо модуль хоче виводити з повним навантаженням, вхідна напруга має бути вищою за 8 в. Коли вхідна напруга становить 5 В, вихідна потужність становить приблизно 15 Вт. максимальна модуль значення струму 4 A, за умови, максимальна вихідна потужність, як, наприклад, 17 V, зараз не має бути більш ніж 2 A.
7,4. Коли цей модуль використовується понад 3 А і 35 Вт, будь ласка, підсилите тепловиділення!
7,5. Модуль має вхідний захист від недостатньої напруги функція, яка становить приблизно 4,8 v за замовчуванням (це може бути налаштована), і вихід буде автоматично вимкнений після того, як значення нижче цього значення (зворотнте увагу, що напруга в порту модуля нижче, ніж захист від недостатньої напруги порога, і коли вхідний струм порівняно великий, не звертайте уваги на часткову напругу на вхідному дроті).
