Цифровий вольтметр-амперметр DC 100V/50A вбудований (шунт у комплекті)
210 ₴
- Немає в наявності
- Код: 1305
Цифровий вольтметр-амперметр DC 100V/50A вбудований (шунт у комплекті)Немає в наявності
210 ₴
+380 (63) 613-08-10
Менеджерповернення товару протягом 14 днів за рахунок покупця
Вольтметр показує напругу нижчу від правильної на 0,7-1 вольта, ціна знижена!!!
|
|

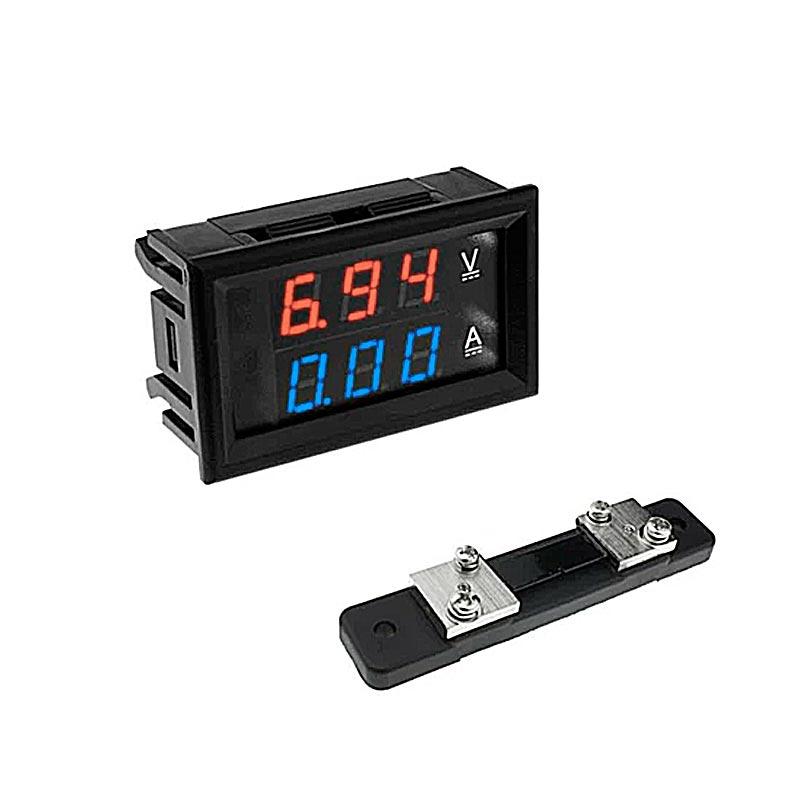

Цифровий вольтметр-амперметр обладнаний якісним чорним корпусом, , який забезпечує захист від механічних пошкоджень, 2 семисегментними індикаторами. Однією з особливостей цього пристрою є наявність шунта (входить до комплекту), за допомогою якого можна вимірювати силу струму ланцюга. Напруга електричного ланцюга зображається на верхньому дисплеї, відповідно сила струму на нижньому. Діапазон вимірювання напруги є в межах від 0 до 100 В, а сили струму становить від 0 до 50 А. Також на сайті можна придбати цифровий вольтметр-амперметр 100 В/100 A. Під час використання навантаження із силою струму понад 30 А необхідно використовувати шунт, інакше пристрій вийде з ладу. Час оновлення даних становить приблизно 100 мс, а точність вимірювання ±1%.
Під'єднується зовнішнє джерело живлення та навантаження за допомогою 5 виводів. Призначення виводів:
| VCC: | живлення пристрою напругою DC 4,5-30 В |
| GND: | загальний провід («земля») |
| VIN: | вимірювання напруги зовнішнього пристрою DC 0-100 В |
| I+: | вимірювання сили струму зовнішнього пристрою 0-50 А |
| I-: | «земля» |
Завдяки невеликим розмірам і вбудованому дизайну, цифровий вольтметр-амперметр можна вмонтувати в панель когось пристрою, корпус приладу тощо. На зворотному боці корпусу розташовані монтажні отвори, що дають змогу закріпити пристрій на плоскій поверхні.
Зовнішнє джерело живлення та навантаження можна під'єднати 2 способами:
- Якщо напруга вимірюваного джерела живлення міститься в діапазоні від 4,5 до 30 В і має загальний дріт із вимірювачем, то прилад можна під'єднати до його живлення.
- За наявності напруги вимірюваного джерела понад 30 В, тоді для живлення пристрою необхідно використовувати зовнішнє джерело живлення напругою від 4,5 до 30 В.
Живлення на пристрій подається від зовнішнього джерела живлення напругою від 4,5 до 30 В. Під час під'єднання живлення необхідно дотримуватися полярності.
Технічні характеристики модуля:
| Напруга живлення, В | 4,5 ... 30 |
| Максимальний струм споживання, мА | 20 |
| Діапазон вимірювання напруги, В | 0 ... 100 |
| Діапазон вимірювання сили струму, А | 0 ... 50 |
| Частота оновлення, мс/раз | 100 |
| Точність вимірювання, % | ±1 |
| Робоча температура, °C | -15 ... +70 |
| Розміри модуля, мм | 48 x 29 x 21 |
Характеристики
| Основні | |
|---|---|
| Виробник | Без бренда |
| Країна виробник | Китай |
| Стан | Новий |
