Драйвер двигуна на ULN2003

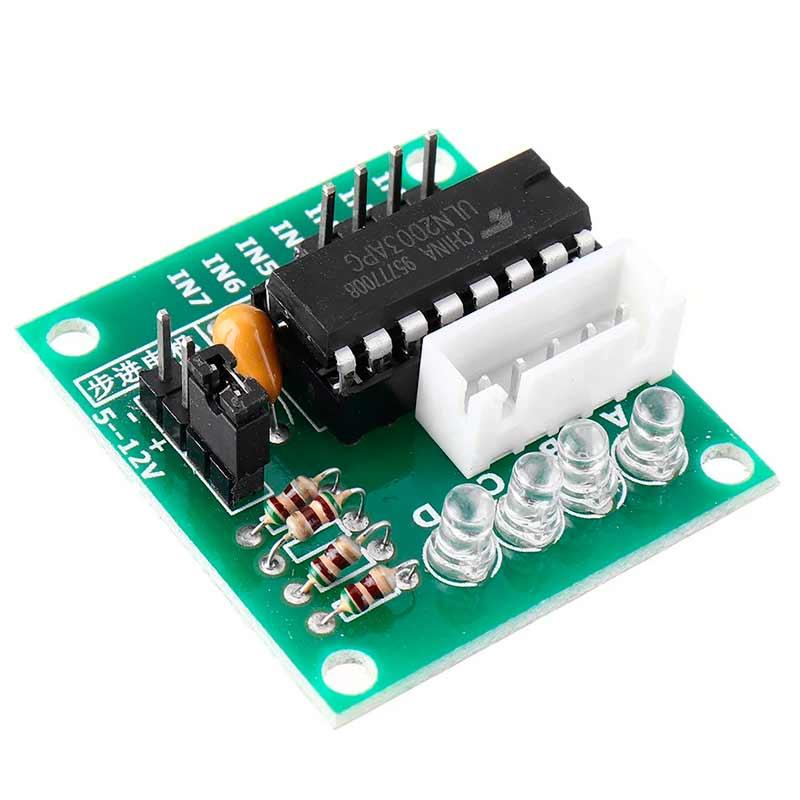

Модуль на мікросхемі ULN2003 призначений для під'єднання універсального крокового двигуна. Крім того, модуль може бути використаний як чотириканальний комутатор низьковольних реле, ламп, світлодіодів та інших навантажень із струмом споживання до 500 мА.

Мікросхема ULN2003 — це збірка транзсторів Дарлінгтона з вихідними ключами підвищеної потужності, що має на виході захисні діоди, які призначені для захисту керівних електричних ланцюгів від зворотного викиду напруги від індуктивного навантаження.

Кожен канал (пара Дарлінгтона) в ULN2003 призначений для навантаження 500 мА та витримує максимальний струм до 600 мА.

Плата має 4 світлодіоди, що показують стан кожного з виходів А-D. За потреби світлодіоди можна вимкнути, прибравши перемичку з плати.

Характеристики:

Максимальний струм (на канал): 500 мА (600 короткочасно)

Напруга живлення: 5-12В

Схема під'єднання крокового двигуна:
