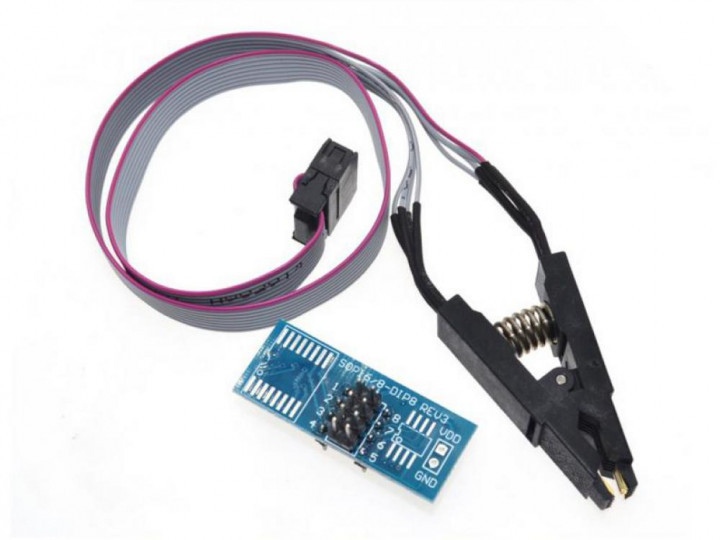

Затискач прищіпка SOIC8 SOP8 для USB програматора

130 ₴

  • Готово до відправки
  • Код: 1156
Затискач прищіпка SOIC8 SOP8 для USB програматора
Затискач прищіпка SOIC8 SOP8 для USB програматораГотово до відправки
130 ₴
+380 (63) 613-08-10
Менеджер
+380 (63) 613-08-10
Менеджер
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

SOIC8 SOP8 Адаптер затискач для USB програматора використовується для програмування мікросхем, виготовлених у корпусі SOIC8 SOP8, серій BIOS, 24, 25, 93 без демонтажу зі встановленого місця. Також можливе програмування  мікросхем, виготовлених у корпусі SOP8 і SOP16 з демонтажем зі встановленого місця та подальшим встановленням на контактні майданчики перехідника. Прошивка здійснюється за допомогою програматорів із ZIF панелями.

Для використання перехідника потрібно правильно його встановити нижньою частиною в пази ZIF панелі програматора. Контакт «1» перехідника має збігатися з першим контактом на ZIF панелі (для кожної серії мікросхем перший контакт на ZIF панелі може відрізнятися). Якщо потрібно запрограмувати мікросхему, вироблену в корпусі SOP8, яка розміщена безпосередньо на платі (без демонтажу), потрібно під'єднати шлейф із затискачем до перехідника. Конектор шлейфа має 10 пінів, а перехідник 8, але на шлейфі відрізані два зайвих дроти, тому потрібно під'єднувати до перехідника саме ті 8 пінів шлейфа, які активні. Але для правильності під'єднання цього мало. На шлейфі перший дріт маркований червоними крапками та під час під'єднання конектора шлейфа до перехідника маркований дріт має бути над контактом перехідника з позначенням «1».

Як згадувалося вище, перший дріт шлейфа маркований червоними крапками. Потрібно відстежити маркований дріт до затискача та визначити, яка клема буде «первою» і відповідно під'єднати затискач до мікросхеми перша клема до першої ніжки. Коли все правильно під'єднано, можна починати програмування.

Якщо потрібно запрограмувати демонтовану мікросхему, вироблену в корпусі SOP8 або SOP16, то на платі перехідника є по одному контактному майданчику під ці типи корпусів. З'єднати мікросхему з контактним майданчиком можна як за допомогою паяння, так і за допомогою  акуратного закріплення ніжок мікросхеми механічним способом (крокодил, прищіпкою тощо). Мікросхеми потрібно встановлювати за ключем, як зображено на піктограмі, яка є на платі перехідника. Сигнали керування й живлення перехідник отримує від програматора.

Характеристики:

  • перехідник сумісний із програматорами, які мають: ZIF панель
  • можливість під'єднання: демонтованих і встановлених мікросхем
  • контактні майданчики для мікросхем, виготовлених у корпусі: SOP8 або SOP16
  • можливість під'єднання до затискання мікросхем, виготовлених у корпусі: SOIC8 SOP8
  • довжина шлейфа: 45 см
  • розміри перехідника (Д х Ш х В): 39 х 16 х 18 мм
  • вага комплекту: 20 г

Комплектація:

1 x адаптер перехідник SOP8 SOP16 для USB програматора

1 х шлейф із затискачем SOIC8 SOP8

Характеристики
Основні атрибути
ВиробникБез бренда
Країна виробникКитай
Користувацькі характеристики
СтанНове
Інформація для замовлення
  • Ціна: 130 ₴
