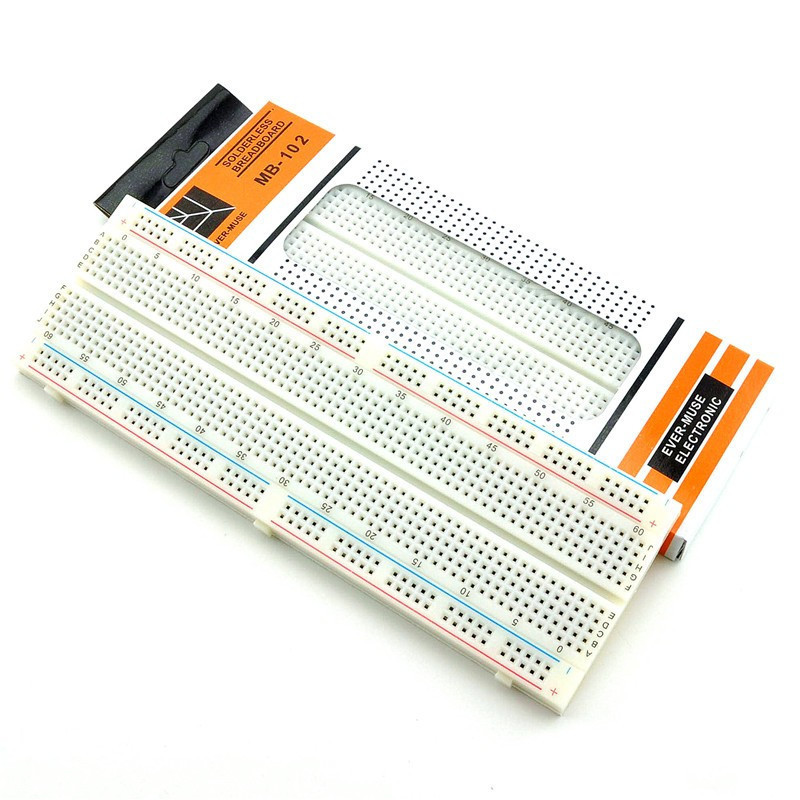

Макетна плата MB-102 на 830 точок, безпряна

Макетна плата на 830 точок для Arduino призначена для реалізації проєктів, які вимагають створення макетів. Її можна під'єднати безпосередньо до Arduino контролера. Плату можна використовувати для фіксації компонентів макета без паяння. За допомогою плати процес створення макета помітно спрощується і прискорюється.
Для використання макетної плати її потрібно зафіксувати на плоскій поверхні. Для цього потрібно зняти із задньої поверхні плати захисну плівку та оголити клейку поверхню. Коли плата зафіксована, можна починати збирати макет за допомогою встановлення в гнізда-контакти компонентів. Встановлення компонентів макета здійснюється без паяння. Коли макет готовий, його можна під'єднати до Arduino контролера або до самостійно виготовленого пристрою керування мікропроцесором і починати роботу з макетом. Є можливість з'єднувати кілька макетних плат між собою за допомогою спеціальних гнізд і фіксаторів. Для спрощення макетування рядка та колонки контактів мають буквено-цифрові позначення.
Керування платою здійснюється за допомогою Arduino контролера або самостійно виготовленого керівного мікропроцесорного пристрою.
Макетна плата складається з 830 контактів. Два стовпчики контактів із боків плати, обмежені синьою та червоною лініями, призначені для під'єднання живлення та заземлення. Стовби мають по 100 контактів із кожного боку. Всередині макетної плати розташовані 126 груп по 5 з'єднаних між собою контактів.

Живлення макетної плати може здійснюватися як від контролера, так і від зовнішніх джерел живлення (блоків живлення, батарей).

Характеристики:
Всього 830 контактів (центральне поле 630 гнізд-контактів, два бічні поля по 100 гнізд-контактів);
Матеріал контактів: фосфорна бронза нанесена на сплав нікелю;
Діаметр контакту: 0,8 мм;
Крок: 2,54 мм;
Максимально допустима температура: +150°C;
Розміри: 16,5 х 5,5 х 0,85 см;
Вага: 82 г.

Комплектація:
1 x Макетна плата
