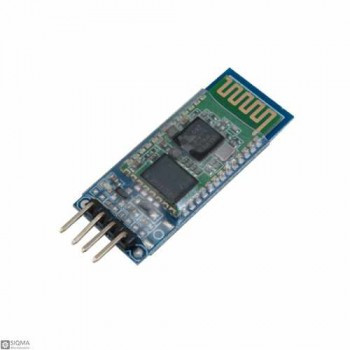

Модуль bluetooth HC-06 для Arduino

220 ₴

  • Готово до відправки
  • Код: 1414
Модуль bluetooth HC-06 для Arduino
Модуль bluetooth HC-06 для ArduinoГотово до відправки
220 ₴
+380 (63) 613-08-10
Менеджер
+380 (63) 613-08-10
Менеджер
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Bluetooth-модуль дає змогу під'єднувати модулі Arduino до телефонів, PDA, наладонників, смартфонів, ноутбуків і будь-яких інших пристроїв, що мають Bluetooth, що працює в режимі master. Дає змогу передавати дані на Arduino контролер через стандартний інтерфейс RS-232.

Для використання Bluetooth-модуля потрібно спочатку на його основі зібрати прототип: під'єднати живлення, контролер, пристрій із master Bluetooth. Потім потрібно записати в Arduino контролер спеціальну програму. Потім на комп'ютері потрібно створити COM порт через Bluetooth-з'єднання. Після цього знадобиться програма-термінал для відправлення даних через COM порт через Bluetooth-з'єднання, наприклад, безплатна Termite. Потім потрібно провести налаштування й тестування модуля за допомогою AT-команда та починати роботу. Також є можливість під'єднання до Linux і Android. Під час під'єднання до модулю живлення, на корпусі має загорітися червоний світлодіод.

Керування Bluetooth-модулем здійснюється з пристрою master Bluetooth (телефон, PDA, ноутбук тощо). Дані передаються за стандартом UART, який вшитий у більшості вбудованих систем (цей порт є майже у всіх мікроконтролерах, або легко організується програмно). Також можливе керування за допомогою AT-команди.
Bluetooth-модуль з антеною має один 4-піновий штировий інтерфейс.

Позначення контактів:
VCC (напруга живлення);
GND (загальний контакт);
RXD (приймаються дані);
TXD (передавані дані).

Також на корпусі є дві клеми, які за замовчуванням не залучені, але можуть використовуватися:
STATE — сюди дублюється сигнал із вбудованого світлодіода, коли модуль активний світлодіод блимає, коли зв'язок встановлений — горить;
EN — увімкнення/вимкнення, якщо подати на цей контакт логічну одиницю (5 В), то модуль вимкнеться, якщо логовий нуль (або пін буде не залучений), то модуль працюватиме.

Живлення Bluetooth-модуля HC-06 здійснюється або від мікроконтролера, або від зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення модуля 3,3 В струм споживання 30...40 мА. Модуль встановлений на підкладку, на якій розташований стабілізатор напруги з 5 на 3,3 В. Тому можна під'єднувати напругу живлення 3,6 — 6 В від зовнішнього джерела або 5 В від Arduino. Лінії Bluetooth-модуля HC-06 можуть працювати і з TTL логікою (5 В), що дає змогу під'єднувати його UART до Arduino.

Характеристики:
модель: HC-06;
контролер: BC417 компанії Cambridge Silicon Radio;
зв'язок з Arduino: інтерфейс RS232;
чутливість приймача: -80 dBm;
діапазон зміни вихідної потужності: від -4 до +6 dBm;
рівень потужності: Bluetooth Class2 (+6 dBm);
апаратна підтримка: Bluetooth 2.0+EDR (Enhaced Data Rate);
робоча частота: 2,4 ГГц;
вбудована пам'ять: 1 МБ;
напруга живлення: 3,6...6 В;
струм споживання: 30...40 мА;
можливі швидкості передавання даних: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 бод;
робочий температурний діапазон — 25...75 °C;
фізичні розміри (Д х Ш х В): 27 × 13 × 2 мм;
