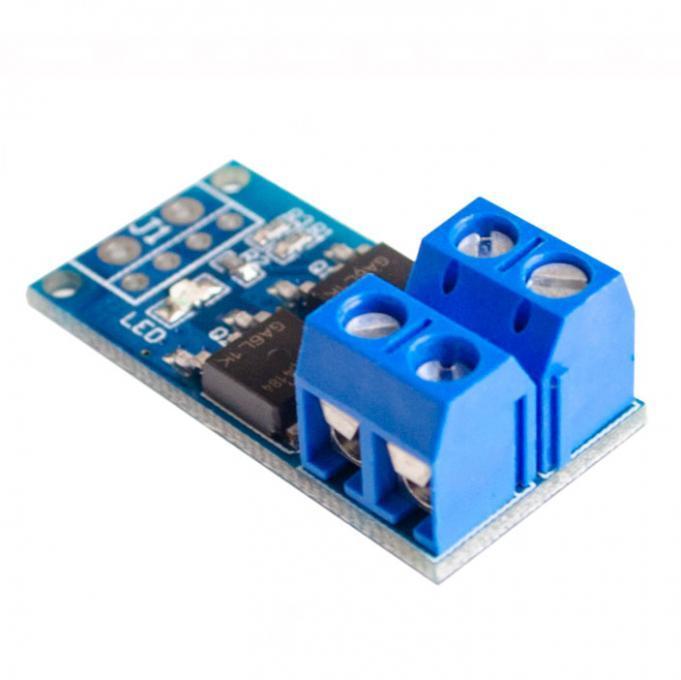

Модуль силового ключа на двох MOSFET AOD4184

40 ₴

Мінімальна сума замовлення на сайті — 100 грн

  • Готово до відправки
  • Код: 1169
Модуль силового ключа на двох MOSFET AOD4184
Модуль силового ключа на двох MOSFET AOD4184Готово до відправки
40 ₴
+380 (63) 613-08-10
Менеджер
+380 (63) 613-08-10
Менеджер
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Силовий модуль на двох польових транзисторів AOD4184 призначений для комутації навантаження з максимальною напругою до 36 В і струмом до 15 А за кімнатної температури. Для струмів навантаження великих 15 А та напруги керування менш ніж 4 В потрібне додаткове примусове охолодження модуля. Модуль призначений для керування навантаженням за допомогою ШІМ регулювання. Для зручності контролю сигналу керування на модулі встановлений індикаторний світлодіод.

Під час керування соленоїдами й електромагнітними потрібно обов'язкове встановлення захисного діода паралельно обвитку електромагнітного в зустрічному ввімкненні. Напруга керування подається на вхід TRIG/PWM силового модуля.

Характеристики:

  • Транзистор модуля AOD4184
  • Кількість транзисторів модуля: 2
  • Максимальна напруга живлення: 40В
  • Максимальний струм транзизора: 50А
  • Опір відкритого каналу:
    • За напруги на затворі 4,5 В — менш ніж 11 мОм
    • За напруги на затворі 11 В — менш ніж 8 мОм
  • Максимальна частота ШІМ керування: 20КГц
  • Максимальна напруга керування: 20В
  • Максимальна комутована потужність; 400 Вт
  • Робочий діапазон температур: від -40 до 85 градусів
  • Розміри модуля: 34 x 17 x 17 мм

Даташит

Характеристики
Основні
ВиробникБез бренда
Країна виробникКитай
Додаткові характеристики
СтанНовий
Інформація для замовлення
  • Ціна: 40 ₴
