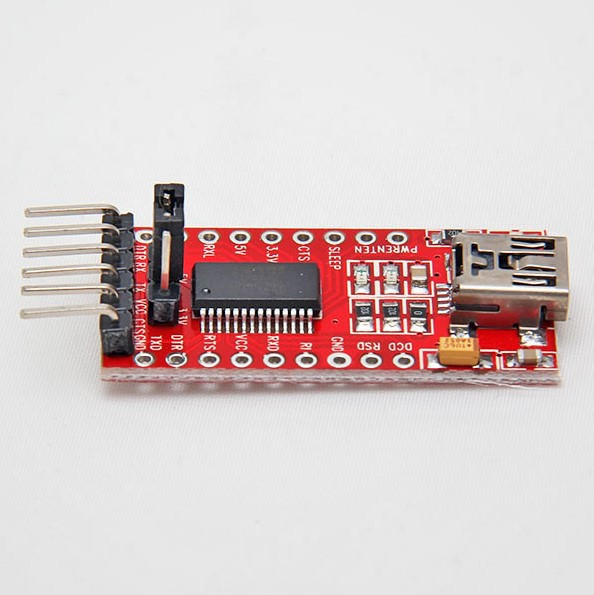

Перехідник USB — UART TTL (чип FT232RL FTDI)

Перехідник USB — UART TTL  (чип FT232RL FTDI)

• Характеристики та особливості мікросхеми FT232R:
• одночиповий перехідник з USB в асинхронний послідовний інтерфейс передавання даних (UART);
• протокол USB повністю реалізований у мікросхемі; інтерфейс UART підтримує режими передавання 7 і 8 біт даних, 1 і 2 стопові біти, різні режими контролю парності;
• підтримка керування потоком даних програмного X-On/X-Off та апаратного;
• швидкості передавання від 300 бод до 3 мегабод для RS422/RS485/TTL і від 300 бод до 1 мегабод для RS-232;
• безплатні VCP (віртуальний COM-порт) і D2XX (DLL) драйвера для розробників;
• нова можливість — вбудований унікальний ідентифікаційний номер (FTDIChip-IDTM) — може бути використаний для створення ключа захисту;
• нові налаштовувані висновки CBUS;
• можливість виведення стану приймання/передавання на зовнішні світлодіоди;
• можливість подавання тактового сигналу на зовнішні мікросхеми, контролери, Пліс, частоти 6, 12, 24 і 48 МГц;
• буфери FIFO на прийом і передавання для високошвидкісного передавання даних;
• настроюваний timeout для приймального буфера;
• покращений режим bit bang — висновки CBUS можуть слугувати для формування стробів читання й запису;
• вбудована енергонезалежна пам'ять EEPROM обсягом 1024 байт;
• мікросхема постачається з унікальним ідентифікаційним номером, який програмується на фабриці в процесі виготовлення кристалів і доступний для читання за шиною USB;
• підтримка режимів живлення від шини, від шини з великим споживанням і від зовнішнього джерела;
• вбудований стабілізатор на 3.3 В з навантаженням до 50 мА;
• вбудований перетворювач для напруги зовнішніх сигналів на виведення UART і CBUS від 1.8 до 5 вольтів;
• справжня підтримка рівнів 5 В/3.3 В/2.8 В/1.8 В CMOS на виході та TTL на вході виводів;
• висока навантажувальна здатність виходів;
• вбудований ланцюг скидання по живленню;
• вбудований генератор — не потрібно зовнішніх;
• вбудований фільтр живлення — не потрібен зовнішній RC фільтр;
• можливість інверсії сигналу UART;
• робота мікросхеми за напруги живлення від 3.3 до 5.25 вольтів;
• низьке споживання, режим енергоощадження;
• сумісність із хост контролерами UHCI/OHCI/EHCI; сумісність з USB 2.0 Full Speed;
