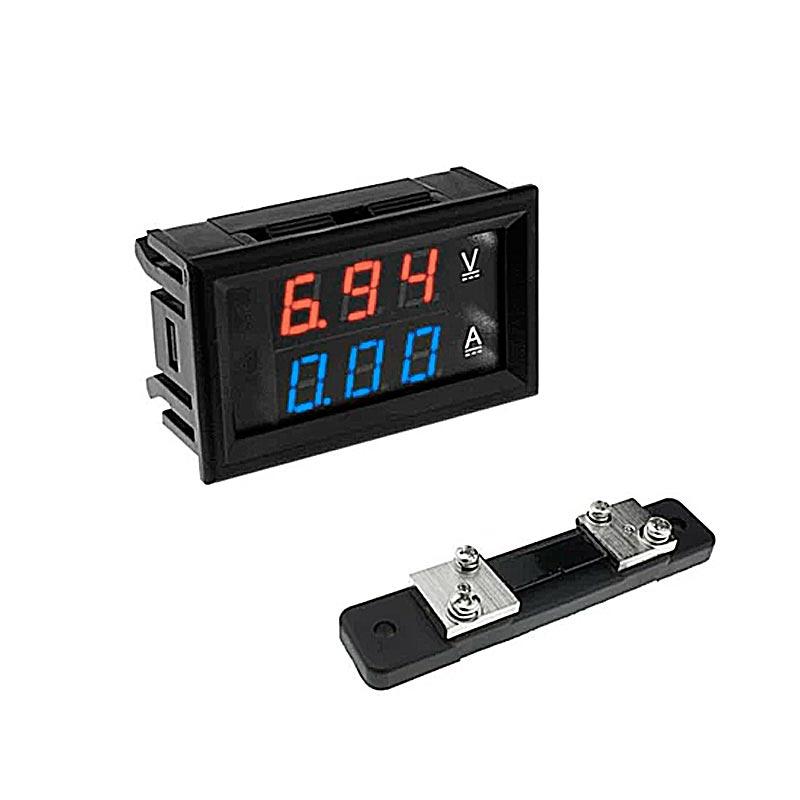

Цифровий вольтметр-амперметр 100V/100A вбудований (шунт у комплекті)

250 ₴

  • Готово до відправки
  • Код: 1413
Цифровий вольтметр-амперметр 100V/100A вбудований (шунт у комплекті)
Цифровий вольтметр-амперметр 100V/100A вбудований (шунт у комплекті)Готово до відправки
250 ₴
+380 (63) 613-08-10
Менеджер
+380 (63) 613-08-10
Менеджер
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Цей пристрій являє собою цифровий вольтметр-амперметр, який дає змогу одночасно вимірювати напругу та силу струму в ланцюгу. Цифровий вольтметр-амперметр добре підійде для лабораторного блока живлення, який не має вбудованого вимірювача. Також його можна використовувати в зарядних пристроях, різних джерелах живлення, різних електричних ланцюгах тощо.

Цифровий вольтметр-амперметр обладнаний якісним чорним корпусом, , який забезпечує захист від механічних пошкоджень, 2 семисегментними індикаторами. Однією з особливостей цього пристрою є наявність шунта (входить до комплекту), за допомогою якого можна вимірювати силу струму ланцюга. Напруга електричного ланцюга зображається на верхньому дисплеї, відповідно сила струму на нижньому. Діапазон вимірювання напруги є в межах від 0 до 100 В, а сили струму становить від 0 до 50 А. Також на сайті можна придбати цифровий вольтметр-амперметр 100 В/100 A. Під час використання навантаження із силою струму понад 30 А необхідно використовувати шунт, інакше пристрій вийде з ладу. Час оновлення даних становить приблизно 100 мс, а точність вимірювання ±1%.

Під'єднується зовнішнє джерело живлення та навантаження за допомогою 5 виводів. Призначення виводів:

VCC:   живлення пристрою напругою 4,5-30 В
GND:  загальний провід («земля»)
VIN:   вимірювання напруги зовнішнього пристрою 0-100 В
I+:  вимірювання сили струму зовнішнього пристрою 0-100 А
I-:  «земля»

Завдяки невеликим розмірам і вбудованому дизайну, цифровий вольтметр-амперметр можна вмонтувати в панель когось пристрою, корпус приладу тощо. На зворотному боці корпусу розташовані монтажні отвори, що дають змогу закріпити пристрій на плоскій поверхні.

Зовнішнє джерело живлення та навантаження можна під'єднати 2 способами:
  • Якщо напруга вимірюваного джерела живлення міститься в діапазоні від 4,5 до 30 В і має загальний дріт із вимірювачем, то прилад можна під'єднати до його живлення.
  • За наявності напруги вимірюваного джерела понад 30 В, тоді для живлення пристрою необхідно використовувати зовнішнє джерело живлення напругою від 4,5 до 30 В.
Цей вимірювач продається вже відкаліброваним. За потреби відкалібрувати пристрій потрібно скористатися двома підстройковими резисторами. За допомогою резистора I_ADJ регулює точність вимірювання сили струму, а змінний резистор V_ADJ змінює точність напруги постійного струму.

Живлення на пристрій подається від зовнішнього джерела живлення напругою від 4,5 до 30 В. Під час під'єднання живлення необхідно дотримуватися полярності.

Технічні характеристики модуля:

Напруга живлення, В 4,5 ... 30
Максимальний струм споживання, мА 20
Діапазон вимірювання напруги, В 0 ... 100
Діапазон вимірювання сили струму, А 0 ... 100
Частота оновлення, мс/раз 100
Точність вимірювання, % ±1
Робоча температура, °C -15 ... +70
Розміри модуля, мм 48 x 29 x 21
