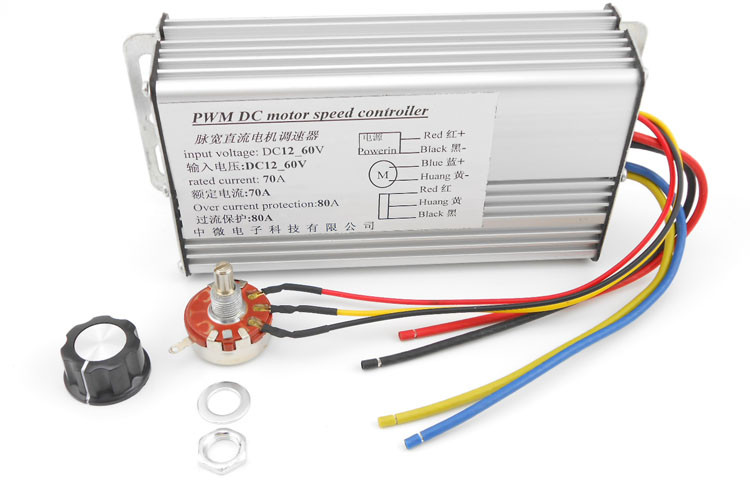

ШІМ регулятор швидкості двигуна постійного струму 70/80A

Потужний ШІМ-монітор швидкості обертання двигуна постійного струму. Призначений для вхідної напруги 10-55 В.

Цей контролер двигуна знаходить широке застосування  у ЧПК, а також для керування потужними двигунами електровело-велосипедів, електромопедів тощо.

Внимание! ЯК РОЗВЧАТИ  ТОК НАГРУЗКИ

Потужність навантаження розраховується за формулою  P = I x U  де Р-потужність, I-ток, U-напруга

Відповідно струм навантаження I=P/U

Наприклад: якщо двигун розрахований на напругу 50 В, то комутована потужність модуля буде не більш ніж 3000 Вт, оскільки номінальний струм 60 А збільшуємо на напругу двигуна 50 В

Не перевищуйте номінальні значення!

Застосовується як:

контролер швидкості обертання шпинделя ЧПУ;

плата керування двигуном для моторних човнів;

керування швидкістю обертання двигуна електровеловел, мопедів та ін;

регулятор швидкості обертання електродвигуна;

регулює швидкість двигуна постійного струму;

Технічні характеристики:

Вхідна напруга:  DC   10-55В

Максимальний імпульсний струм керування:  100 А (потрібне примусове охолодження)

Номінальний струм керування:    0-60А

Ток покоя: 0.01А

Максимальна імпульсна потужність навантаження:   5500 Вт (залежить від напруги двигуна)

Номінальна потужність навантаження:     3000 Вт  (залежить від напруги двигуна P=I x U)

например:  12В=720 Вт  /  24В=1440 Вт / 36В=2160 Вт / 48В= 2880 Вт / 50В=3000 Вт

Тип керування: ШІМ керування струмом

Частота ШІМ керування:  15КГц

Контроль обертання двигуном:   вперед/стоп

Захист від перевантаження за струмом:   немає

Захист від зворотної полярності: ні

Диапазон скорости: 0% -100%

Контроль швидкості: лінійний потенціометр із вимикачем

Розмір модуля: 120 х 97 х 28

Вага: 445 грамів
