Світлочутливий музичний набір «Серце» з 18 кольоровими LED

Набір призначений для самостійного складання декоративного світлодіодного серця. Схема автоматично керує циклічним блиманням 18 світлодіодів та відтворенням музики залежно від рівня навколишнього освітлення.

Робоча напруга:

• якщо використовуються тільки червоні LED — DC 3 В;
• якщо встановлені LED різних кольорів — DC 4,5-5 В.

Як світлочутливий елемент використовується фоторезистор: що яскравіше освітлення, то менший його опір.

Опис роботи схеми

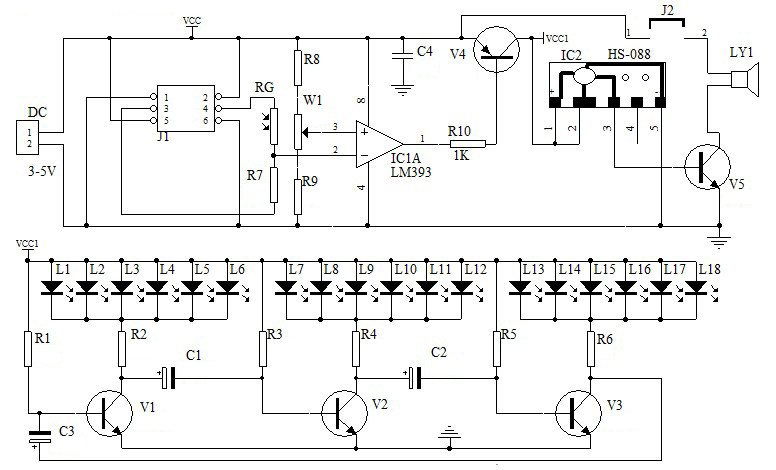

Перемичка J1 дозволяє вибрати режим керування залежно від освітлення.

При замиканні контактів J1 1–3 та 2–4 схема працює в режимі активації від яскравого світла. Зі збільшенням освітленості напруга на дільнику з резистором R7 зростає та надходить на інвертуючий вхід компаратора IC1A. Коли вона перевищує напругу на неінвертуючому вході, IC1A формує низький рівень, транзистор 8550 відкривається, після чого вмикаються музична мікросхема та схема циклічного блимання 18 LED.

При замиканні контактів J1 3–5 та 4–6 логіка змінюється: схема активується при зменшенні освітленості, тобто працює як автоматичне ввімкнення в темряві.

Інші варіанти підключення J1 виробником не визначені.

Звукова частинка

J2 використовується як перемикач живлення звукового випромінювача. Якщо зняти перемичку J2, пристрій працюватиме без звуку.

Транзистор V5 виконує функцію підсилювача потужності. Аудіосигнал від музичної мікросхеми підсилюється транзистором V5 і подається на пасивний зумер/звуковий випромінювач.

Музична мікросхема має позитивний сигнал запуску. Контакт 2 є входом запуску. При його з'єднанні з контактом живлення 1 музика може відтворюватися циклічно.

Регулювання чутливості

Підлаштувальний резистор W1 дозволяє регулювати поріг спрацьовування схеми залежно від рівня освітлення. Це дає можливість налаштувати пристрій так, щоб він реагував при потрібній яскравості, а не спрацьовував занадто рано або занадто пізно.

Встановлення світлодіодів

Резистори R2, R4 та R6 є струмообмежувальними резисторами для різних груп LED:

• R2 — для червоних світлодіодів;
• R4 — для жовтих світлодіодів;
• R6 — для третьої групи LED.

Якщо всі три групи використовують світлодіоди одного кольору, можна встановити однакові номінали струмообмежувальних резисторів.

Важливо: світлодіоди різних кольорів мають різну пряму напругу. Тому в межах однієї групи потрібно встановлювати LED одного кольору.

Наприклад, L1–L6 є однією групою, тому всі світлодіоди L1–L6 повинні бути одного кольору. Якщо змішати LED з різною прямою напругою, частина світлодіодів може не світитися. Зокрема, жовті LED зазвичай мають вищу пряму напругу, ніж червоні, тому виробник застерігає від їх змішування в одній групі.

Основні характеристики: 18 LED, світлове автоматичне керування, музичний супровід, регулювання чутливості W1, вибір режиму «світло/темрява», можливість вимкнення звуку та живлення DC 3-5 В залежно від встановлених світлодіодів.
